Вступление

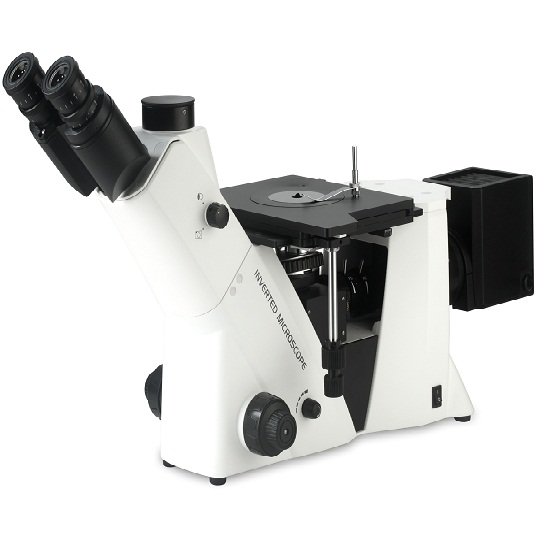

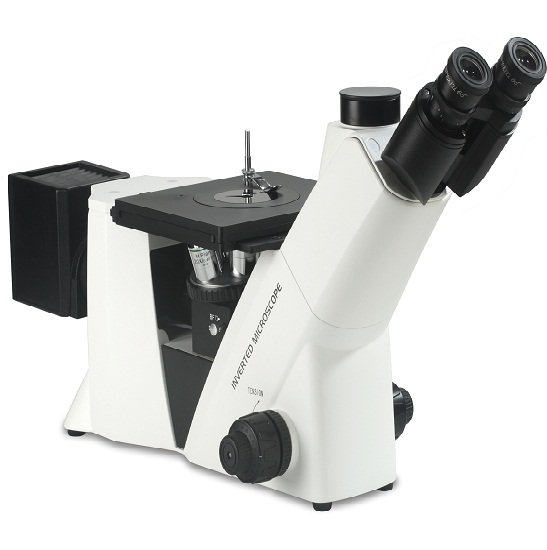

Инвертированные металлургические микроскопы серии BS-6005 оснащены профессиональным металлургическим объективом и окуляром для обеспечения превосходного изображения, высокого разрешения и удобного наблюдения. Они сочетают в себе сильное поле, темное поле и поляризационное наблюдение. Они широко используются в обучении и исследованиях в области металлографического анализа, проверки полупроводниковых кремниевых пластин, геологического анализа минералов, точного машиностроения и подобных областях.
- Увеличение:50 × -500 ×
- Окуляр:WF10 ×
- Объектив:5 ×, 10 ×, 20 ×, 50 ×
- Носовая часть:Пятиместный
- Освещение:Кёлер
- Смотровая головка:Тринокуляр
- Фокусировка:Коаксиальный грубый
Особенность
- Доступны объективы с темным полем, для наблюдения в темном и светлом поле.
- Окуляр с широким полем обзора, поле обзора до 22 мм для удобного наблюдения.
- Галогенная лампа 12 В / 50 Вт обеспечивает освещение высокой интенсивности, может лучше обнаруживать детали.
- Высококачественный металлургический объектив для светлого поля, светлого поля и темного поля.
- Трехслойный рабочий стол большого размера (210 мм × 180 мм), больший выбор для образцов.
- Распределение света (оба): 100: 0 (100% для окуляра); 80: 20 (80% для тринокулярной головки и 20% для окуляра), простая в использовании камера и изображения высокой четкости и высокого разрешения.
- Поляризационный набор стандартный.
Технические характеристики
|
Элемент |
Технические характеристики |
BS-6005 |
BS-6005D |
|
Оптическая система |
Бесконечная оптическая система |
● |
● |
|
Смотровая головка |
Тринокулярная головка Seidentopf, наклон 30 °, Межзрачковое расстояние: 48-76 мм, Распределение света (оба): 100: 0 (100% для окуляра), 80:20 (80% для тринокулярной головки и 20% для окуляра) |
● |
● |
|
Окуляр |
WF10 × ／ 22 мм (регулируемый) |
● |
● |
|
WF10 × ／ 22 мм (регулируемый, сетка 0,1 мм) |
● |
● |
|
|
Бесконечный план металлургический объектив LWD |
LPL 5 × / 0,13, WD = 16,04 мм |
● |
○ |
|
LPL 10 × / 0,25, WD = 18,48 мм |
● |
○ |
|
|
LPL 20 × / 0,40, WD = 8,35 мм |
● |
○ |
|
|
LPL 50 × / 0,70, WD = 1,95 мм |
● |
○ |
|
|
LPL 80 × / 0,80, WD = 0,85 мм |
○ |
○ |
|
|
LPL 100 × / 0,9 (сухой), WD = 1,1 мм |
○ |
○ |
|
|
Бесконечный план металлургический объектив LWD для светлого и темного поля |
M план 5 × / 0,13 BD, WD = 16,04 мм |
|
● |
|
План M 10 × / 0,25 BD, WD = 18,48 мм |
|
● |
|
|
M план 20 × / 0,40 BD, WD = 8,35 мм |
|
● |
|
|
План M 50 × / 0,70 BD, WD = 1,95 мм |
|
● |
|
|
Нос |
Пятиместный носовой наконечник |
● |
|
|
Счетверенный револьвер (специально для объективов с темным и светлым полем) |
|
● |
|
|
Фокусировка |
Коаксиальное низкое положение, грубая и точная регулировка. С регулировкой герметичности. Грубый ход на оборот 10 мм, тонкий ход на оборот 0,2 мм; мелкое деление 2 мкм. |
● |
● |
|
Платформа |
Трехслойный механический столик, размер 210 мм × 180 мм, правый регулятор нижнего положения, диапазон перемещения 50 мм × 50 мм, шкала 0,1 мм |
● |
● |
|
Освещение |
Отраженное освещение Келлера с ирисовой диафрагмой и центрируемой полевой диафрагмой, галоген 12 В / 50 Вт (входное напряжение: 100-240 В) |
● |
● |
|
Отраженное освещение Келлера с ирисовой диафрагмой и центрируемой полевой диафрагмой, светодиодная лампа 5 Вт (входное напряжение: 100-240 В) |
○ |
○ |
|
|
Система автоматического включения-выключения |
Автоматическое выключение при выходе пользователя через 10 минут, автоматическое включение при приближении пользователя |
○ |
○ |
|
Комплект поляризации |
Поляризатор и анализатор |
● |
● |
|
Фильтр |
Синий фильтр |
● |
● |
|
Зеленый / Янтарный / Серый |
○ |
○ |
|
|
Видеоадаптер |
1 × адаптер C-mount, регулируемый фокус |
○ |
○ |
|
0,75 × адаптер C-mount, регулируемый фокус |
○ |
○ |
|
|
Адаптер 0,5 × C, регулируемый фокус |
○ |
○ |
|
|
Упаковка |
Размер упаковки: 660 мм × 590 мм × 325 мм, Вес брутто: 17 кг, Вес нетто: 12,5 кг |
● |
● |
Примечание. ● Стандартный костюм, ○ Необязательно.
