Вступление

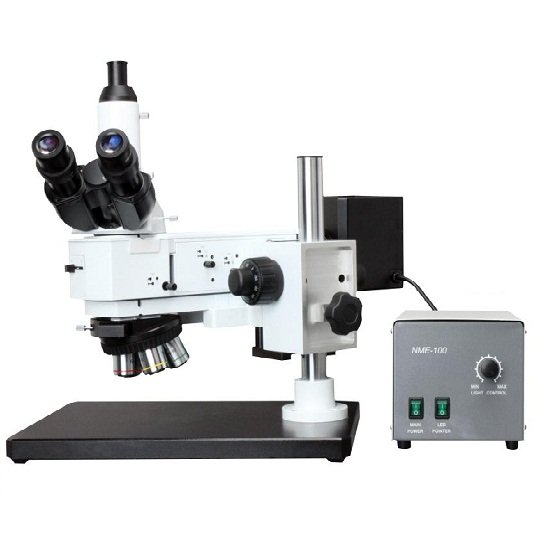

Металлургические микроскопы BS-6023B / BD - это профессиональные микроскопы высокого уровня, специально разработанные для металлургического анализа. Эти микроскопы могут использоваться для наблюдения в светлом поле, темном поле, поляризации и ДИК. Благодаря компактной конструкции, отличной оптической системе и богатому оснащению они могут стать вашей лучшей поддержкой в исследованиях и повседневной работе. Конструкция удобна для крупногабаритных и толстых образцов.
- Увеличение:50 × -1000 ×
- Окуляр:EW10 ×
- Объектив:5 ×, 10 ×, 20 ×, 50 ×, 100 ×
- Носовая часть:пятикратный
- Освещение:Галогенный свет
- Смотровая головка:Тринокуляр
- Фокусировка:Коаксиальный грубый
Особенность
- Может использоваться для светлого поля, темного поля, простой поляризации и наблюдения ДИК, компактный и гибкий.
- Доступны галогенные лампы, источник холодного света 150 Вт, светодиодный источник холодного света 40 Вт, яркость достаточна для удовлетворения различных требований к наблюдению.
- Большая база, высокая колонна. Удобно для крупногабаритных ЖК-панелей, печатных плат, а также для наблюдения за более толстыми или большими образцами.
- Идеальный инструмент для металлургического анализа, промышленных проверок и научных исследований.
Применение
BS-6023B / BD широко используются в институтах и лабораториях для наблюдения и определения структуры различных металлов и сплавов, их также можно использовать в электронике, химической и приборостроительной промышленности, наблюдать за непрозрачным материалом и прозрачным материалом, таким как металл, керамика. , интегральные схемы, электронные чипы, печатные платы, ЖК-панели, пленка, порошок, тонер, проволока, волокна, гальванические покрытия, другие неметаллические материалы и так далее.
Технические характеристики
|
Элемент |
Технические характеристики |
BS-6023B |
BS-6023BD |
|
Оптическая система |
Бесконечная оптическая система |
● |
● |
|
Смотровая головка |
Тринокулярная смотровая головка Siedentopf, наклонная на 30 °, вращающаяся на 360 °, межзрачковое расстояние 48-75 мм, распределение света: 80:20 |
● |
● |
|
Окуляр |
Окуляр со сверхшироким полем зрения EW10 × / 22 мм, окулярный тубус Φ30 мм |
● |
|
|
Бесконечный план Ахроматический объектив |
5 × / 0,12 / ∞ / - (BF) WD 15,5 мм |
● |
|
|
10 × / 0,25 / ∞ / - (BF) WD 10,0 мм |
● |
|
|
|
20 × / 0,4 / ∞ / 0 (BF) WD 5,8 мм |
● |
|
|
|
50 × / 0,75 / ∞ / 0 (BF) WD 0,32 мм |
● |
|
|
|
100 × / 0,8 / ∞ / 0 (BF) WD 2,0 мм |
● |
|
|
|
5 × / 0,12 / ∞ / - (BF&DF) WD 12,0 мм |
|
● |
|
|
10 × / 0,25 / ∞ / - (BF&DF) WD 10,0 мм |
|
● |
|
|
20 × / 0,4 / ∞ / 0 (BF&DF) WD 4,3 мм |
|
● |
|
|
50 × / 0,75 / ∞ / 0 (BF&DF) WD 0,32 мм |
|
● |
|
|
100 × / 0,8 / ∞ / 0 (BF&DF) WD 2,0 мм |
|
● |
|
|
DIC |
Приставка DIC 20 ×, 100 × |
○ |
○ |
|
Отраженный свет |
Галогенная лампа 24 В / 100 Вт, регулируемая яркость |
● |
● |
|
150 Вт холодный свет, регулируемая яркость |
○ |
○ |
|
|
Светодиодная подсветка 40 Вт, регулируемая яркость |
○ |
○ |
|
|
Поляризатор и анализатор |
○ |
○ |
|
|
Синий, зеленый, желтый и матовый фильтр |
● |
● |
|
|
Фокусировка |
Коаксиальная грубая и точная регулировка, точное деление 0,001 мм, диапазон перемещения 32 мм |
● |
● |
|
Нос |
Пятикратный револьвер с обратной стороной |
● |
● |
|
Платформа |
Размер основания: 396 × 276 мм × 22 мм, высота колонны 300 мм, диаметр 30 мм. |
● |
● |
|
Аксессуары |
Прижим для образцов |
○ |
○ |
|
Приставка для фотографий для цифровых зеркальных фотоаппаратов Nikon или Canon |
○ |
○ |
|
|
Приставка для видео, C-Mount 1 ×, 0,5 × |
○ |
○ |
Примечание. ● Стандартный костюм, ○ Необязательно.
Фотографии на металлургическом микроскопе
