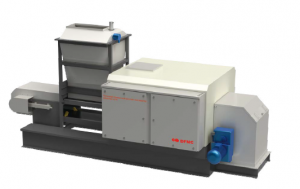

DF-5703 (B) поточный гамма-нейтронный анализатор качества угля представляет собой поточный контрольно-измерительный прибор байпасного типа для контроля качества уголя, имеет важное значение для углеобогащения, углеподготовки,входного и выходного контроля качества угля,
смешивания угля с дальнейшей подачей в котел,также и контроля его технологического процесса производства.
Принцип работы
Анализатор DF-5703 (B) применяет технологию нейтронно-активационного анализа по мгновенному гамма – излучению (PGNAA). Источник испускает быстрые нейтроны со средней энергией 2.35MeV, а быстрые нейтроны замедляют измерительной установкой и преобразуют в тепловые нейтроны, которые облучают уголь и с атомными ядрами элементов в угле вступают в реакцию захвата тепловых нейтронов, вследствие чего испускают характеристические гамма лучи с разной энергией и интенсивностью, путем измерения энергии характеристических гаммалучей устанавливают виды элементов в угле, а путем измерения интенсивности характеристисеских гамма-лучей с определенной энергией --- количественное содержание элементов.
Анализируемые показатели
Зольность , Влажность, теплотворность,сернистость, SiO2, Al2O3, Fe2O3, CaO, TiO2, Na2O, K2O
Преимущества
Точность: на результат измерений не влияет деформация материала под влиянием изменения нагрузки.
Эффективность: измеряет ключевые параметры производственного процесса, что позволяет осуществлять его эффективный контроль.
Стабильность: контроль температуры двойными кольцами, автоматическая стабилизация спектра, долговременная и стабильная работа.;
Безопасность: более эффективный щиток изоляции излучения вокруг прибора, чтообеспечивает более низкий уровень излучения по сравнению с аналогами, производимыми другими мировыми производителями аналитической техники.
КОНСТРУКЦИЯ АНАЛИЗАТОРА
1. Модуль анализатора
Модуль анализатора имеет конструкцию модульного типа, в нем предусмотрены ключевые детали для поддержки ядерного взаимодействия во время контрольного измерения, и защиты от радиоактивного излучения для снижения дозы излучения в окружающей среде до безопасного
значения, установленного Государственным стандартом, обеспечивая безопасность рабочего персонала.
2. Нейтронный источник
Нейтронный источник размещен во внутренней части прибора, внутри источника установлены один или несколько сердечников 252Cf, упакованных в капсулах из нержавеющей стали. Период полураспада 252Cf составляет 2,6 года, и его радиоактивность уменьшается по мере непрерывного испускания нейтронов, т.е. через года 2,5 следует заменить новый нейтронный сердечник для достижения первоначальной интенсивности источника.
3. Детектор
Детектор установлен внутри прибора, предназначен для приема лучей, испущенных после воздействия нейтронов на уголь. На внешней поверхности предусмотрены ингибитор лучей и термостат, соответственно для ингибирования интерференционных лучей и термостатирования
детектора.
4. Блок обработки сигналов
Внутри блока размещены наружные элементы детектора, элементы обработки электронных сигналов и элементы для контроля температуры. Наружные элементы детектора обеспечивает высоко- низковольтный источник питания, необходимый для работы детектора, элементы
обработки электронных сигналов служат преобразователем аналоговых сигналов от детектора в цифровые с помощью ADC, а элементы контроля температуры предназначены для контроля и регулировки температуры детектора и блока. Блок обработки сигналов следует прикрепить к
стене или кронштейну, при этом стандартная длина кабеля, соединяющего блока и детектора, составляет 25 м.
5. Главная вычислительная машина
Вычислительная машина состоит из аппаратного и программного обеспечения, собирает и анализирует цифровые сигналы от блока обработки сигналов, вычисляет содержание элементов в угле и соответствующий промышленный индекс, контролирует качество угля, инструктирует и
управляет дальнейшим процессом углеподготовки. В аппаратное обеспечение входят компьютер, модем и сетевая карта, также может
присоединить и принтер. Компьютер оборудованы интерфейсы передачи данных для соединения со системой автоматического управления, так и осуществления дистанционной
диагностики неисправностей.
Благодаря многомерному регрессионному анализу библиотеки типов элементов, программное
обеспечение производит анализ сложной гаммы- спектрометрии, выдает результаты через
каждые 2 минуты, показывает в режиме реального времени, и представляет несколько
вариантов отчета на рассмотрение пользователей.
Преимущества
- Благодаря байпасной системе отбора проб, данный анализатор имеет точность на порядка 50% выше, чем у конвейерного анализатора.
- Точность: уголь переформирован, не поддается изменению нагрузки.
- Эффективность: предоставляются ключевые параметры для проведения аффективного контроля производства.
- Стабильность: Температура контролируется сдвоенными кольцами, спектр автоматически стабилизируется, длительная стабильная эксплуатация.
- Безопасность: благодаря более эффективному защитному экрану, доза излучения в окружающей среде ниже, чем у зарубежных аналогов
