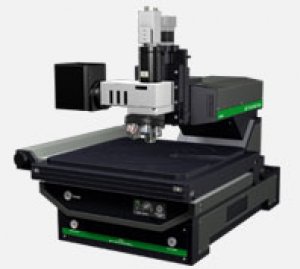

Лабораторная система анализа толщины пленок ST5030

Производитель: K-MAC Показать товары
Создал: Super User

Система измерения толщины пленок была разработана для научных исследований и разработок в лабораториях для измерения толщины тонких пленок, а также в системах контроля качества и мониторинга процесса в линиях по производству; полупроводников, FPD, в нанотехнологий, электронных материалов и специальных пленок. Так, например, в полупроводниковой промышленности, каждая тонкая пленка осажденная на подложке должна быть получена на основе точного дизайна и чертежа. Система анализа толщин тонких пленок используется для контроля процесса изготовления и определения уровня качества продукта путем измерения толщины тонких пленок. Существуют различные методы для измерения толщины пленки: стилусом на основе механической технологии, микроскопические технологии и оптические технологии, как правило, наиболее широко используемые. Измерительная система толщина пленки SpectraThick компании K-MAC, является адаптированной усовершенствованной технологией с использованием оптического метода. Таким образом, явление интерференции между отраженными световыми сигналами на поверхности пленки и поверхностью подложки или разность фаз света определяет свойства пленки. Таким образом, мы можем измерить не только толщину пленки, но и её оптические параметры постоянные. Если пленка прозрачная и поддерживает оптическую интерференцию, то любой образец такой пленки может быть измерен с Spectra Thick профилометром интерферометром компании K-MAC. Толщина каждого слоя многослойной пленки может быть измерена с помощью математического расчета по формулам. Благодаря интуитивно понятному интерфейсу, операция с использованием программного обеспечения позволит очень просто вычислить толщину пленки. Анализ будет неразрущающим, т.е. без ущерба для образца, обладая широким диапазоном толщин от агстрем до десятков микрон. Скачать брошюру.

Спецификации

Размеры 500 x 750 x 650 мм
Вес 80 кг
Тип Автоматический
Метод измерения Безконтактный
Принцип измерения Рефлектометр
Особенности Скорость измерений & Простота в работе
безконтактный & неразрушающий
превосходная повторяемость & воспроизводимость
2D/3D сьемка, составление карт
Windows дружественный интерфейс
функция печати к каждому виду & сохранение данных
*поддержка до 3 слоев
*поддержка обратного отражения



Особенности

Размер платформы 300 x 300 мм
Диапазон измерений 100 Ангстрем ~ 35 мкм (зависит от типа пленки)
Размер пятна 40/20 мкм, 4 мкм(опционально)
Скорость измерений 1~2 сек/место
Револьверная головка микроскопа Пятиместная
Область применения Все Возможности профилометра ST2000 и более точные измерения /  Предназначен для измерения пластин, дисков и OLED
Полимеры : PVA, PET, PP, PR ...
Диэлектрики :
Полупроводники : Poly-Si, GaAs, GaN, InP, ZnS...
Опционально Автоматически программируемая Z ось / эталонный образец (K-MAC или KRISS или NIST) /  Камера CCD / модуль пропускания
Фокус Контроллер коаксиальной грубой и точной фокусировки управления
Тип освещения 12В 100Вт галогеновая лампа с встроенным контроллером и трансформатором
Аналитическое оборудование по применению Анализ толщин слоев покрытий, напылений и пленок
Аналитическое оборудование по методу анализа Оптический
