Описание продукта

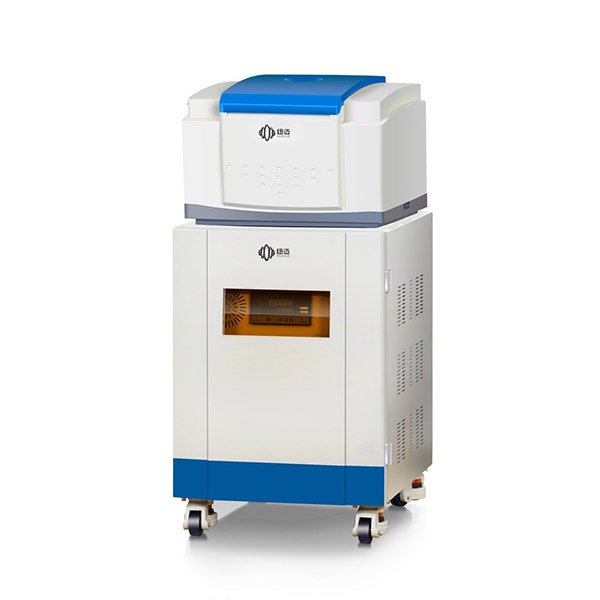

Анализатор ЯМР PQ001 был выпущен на рынок в 2008 году. После многих лет модернизации PQ001 имеет много преимуществ, таких как малый размер, высокая точность, хорошая воспроизводимость, хорошая стабильность и отличное соотношение цены и качества. Основываясь на этих преимуществах, PQ001 широко используется для определения содержания масла и влаги в сельскохозяйственных областях.
Основные параметры
- Постоянный магнит
- Частота 12 МГц
- Зонд Ø40 мм
Принцип испытания на содержание масла / влаги
Последовательность жесткого импульсного эхо-сигнала, происходящая из последовательности CPMG с одним счетом эхо-сигналов, а именно, только один импульс 180 ° после импульса 90 °, показанный на рисунке, применяется для измерения содержания масла и / или влаги в семена с помощью технологии ЯМР. После импульса 90 ° появляется сигнал ПИД, а после импульса 180 ° появляется эхо-сигнал.
Область применения:
-
Масложировая и комбикормовая промышленность,
-
сельское хозяйство.
Анализатор обеспечивает:
-
выбор режима работы;
-
полуавтоматический режим выполнения анализа и градуировки;
-
представление результатов анализа в процентах влажности и масличности,
-
независимость результатов измерения от квалификации оператора,
-
контроль стабильности градуировочных характеристик с применением ГСО, входящих в комплект поставки анализатора;
-
отображение информации на мониторе, а также регистрацию в базе данных компьюте?ра вместе с номером анализируемого образца и соответствующими комментариями;
-
контроль и сохранение в памяти информации о работе основных блоков анализатора;
-
статистический анализ получаемой информации;
-
подключение к компьютерной сети предприятия.
Достоинства:
-
полная автоматизация процессов анализа и градуировки;
-
высокая точность результатов;
-
неразрушающий характер анализа;
-
простота пробоподготовки и эксплуатации анализатора;
-
высокая экономическая эффективность;
-
наличие метрологического обеспечения;
-
независимость точности результатов от квалификации оператора;
-
представление результатов анализа в процентах влажности и масличности.
Принцип действия:
В анализаторе использовано явление ядерного магнитного резонанса (ЯМР). Аналитическое применение метода ЯМР для одновременного измерения масличности и влажности основано на зависимости амплитуды сигналов ЯМР от содержания воды и масла в анализируемой пробе и различии времен релаксации протонов этих компонентов.
В состав анализатора входит магнитная система, выполненная на основе электромагнита и обеспечивающая создание высокостабильного постоянного поляризующего магнитного поля. В зазоре магнитной системы расположен датчик сигналов ЯМР, в который помещается анализируемая проба. Датчик сигналов ЯМР предназначен для воздействия на образец импульсов радиочастотного поля резонансной частоты и приема сигналов, создаваемых спиновой системой протонов анализируемого образца. Усиление сигналов ЯМР до необходимой амплитуды и ее преобразование в цифровой код проводится с помощью специальных блоков анализатора (усилителя сигналов ЯМР и амплитудно-цифрового преобразователя). Полученная информация об амплитуде сигналов ЯМР в цифровом виде поступает в вычислительное устройство, в качестве которого используется персональный компьютер, к которому подключены электронные весы для измерения массы анализируемой пробы. По измеренным амплитудам сигналов ЯМР протонов воды и масла с использованием градуировочных уравнений и массы анализируемой пробы вы?числяются значения влажности и масличности.
Технические характеристики
| Диапазон определения, % | масличность | 0,1...100 |
| влажность семян масличных культур | 0.1...60 | |
| влажность жмыха и шрота | 0.1..60 | |
| Погрешность определения масличности и влажности, %, не более | 0,5 | |
| Объем анализируемой пробы, см3 | 25 | |
| Время анализа одной пробы, мин., не более | 2 | |
| Потребляемая мощность, Вт, не более | 250 | |

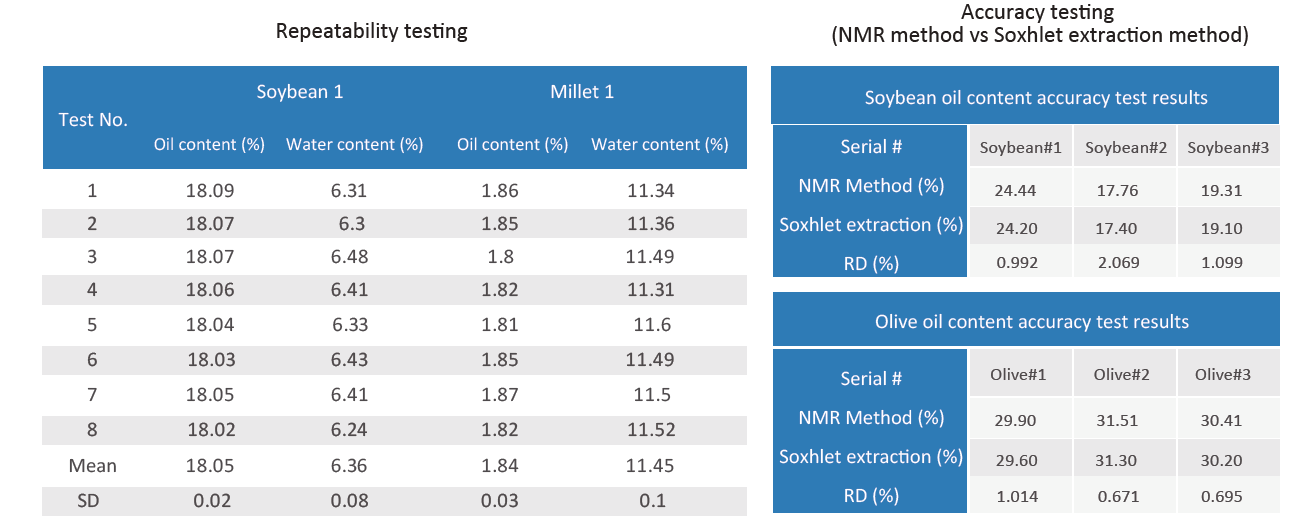

Пример отчетов и результатов ЯМР тестирования влажности и масличности
Комплектность поставки
Стандартная конфигурация
|
|
1. Аппарат |
|
компонент |
|
количество |
|
|
|
(1) Магнит блок |
|
Блок Магнита |
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
Магнит |
|
1 |
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
ВЧ устройство |
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
предусилитель |
|
1 |
|
|
|
|
|
|
|
|
|
|
|
(2) РЧ-блок |
|
усилитель мощности ВЧ |
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
контроллер температуры Магнита |
|
1 |
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
система температурной стабилизации |
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
система питания |
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
промышленный управляющий компьютер |
|
1 |
|
|
|
|
|
|
|
|
|
|
|
(3) спектрометр блок |
|
генератор импульсной последовательности (ПСЖ) |
1 |
|
|
|
|
|
|
синтезатор прямых цифровых частот (DDS) |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
аналого-цифровой преобразователь (АЦП) |
1 |
|
|
|
|
|
|
|
|
|
|
|
Катушка зонда |
|
Ø 10 мм |
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
2. Программное |
|
Компонент |
обеспечение Количество Компонентов |
|
|
|
|
Программное обеспечение |
|
Программное обеспечение для анализа Содержание Жира и Влажности |
Обеспечения 1 |
|
|
|
|
|
|
|
|
|
|
|
|
3. Вспомогательный |
|
компонент |
количество |
|
|
|
|
|
|
Niumag CD с программным обеспечением |
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
стандартный набор (0, 30% и 70%) |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ЯМР стеклянные трубки(10*200 мм) |
30 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ø 10 мм стенд для пробирок |
|
1 |
|
|
|
|
|
|
|
|
|
|
(1) аксессуар |
|
|
специальных инструментов |
1 |
|
|
|
|
|
|
|
|
||
|
|
|
50Ω Терминал |
1 |
|
||
|
|
|
|
|
|
||
|
|
|
|
инструменты отладки |
|
|
|
|
|
|
|
BNC адаптер |
1 |
|
|
|
|
|
|
|
сборка |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
тестирование линии |
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
предохранители |
|
5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
ЖК-дисплей |
|
1 |
|
|
|
(2) Компьютер |
|
|
|
|
|
|
|
|
мышьи, клавиатура |
|
1 |
|
|
