Промышленный инспекционный микроскоп BS-4000B

Производитель: BestScope Показать товары
Создал: Super User

Вступление

 Микроскопы серии BS-4000 специально разработаны для точного промышленного контроля. Они используют бесконечную оптическую систему и мощные линзы объектива с большим рабочим расстоянием. Они обеспечивают выдающиеся оптические характеристики и доступны для ИТ-индустрии, крупномасштабных интегральных схем, наблюдения и тестирования микросхем.

  • Увеличение:50X-1000X
  • Окуляр:EW10 ×
  • Объектив:5X / 10X / 20X / 50X / 100X
  • Освещение: Галогенная лампа
  • Платформа:300 × 268 мм
  • Фокусировка: Коаксиальный грубый

Особенность

  1. Большая сцена с очень большим диапазоном движения 250 × 250 мм.
  2. Хорошо продуманная конструкция, проста в эксплуатации.
  3. Превосходное оптическое качество благодаря бесконечной оптической системе и объективу с большим увеличением LWD.
  4. Сделайте быстрое движение вручную, чтобы сразу попасть на точку наблюдения.
  5. Простая, безопасная и надежная замена лампы.

Применение

Он специально используется в ИТ-индустрии для интегральных схем большой площади, наблюдения за пластинами и других промышленных проверок.

Технические характеристики

Элемент

Технические характеристики

BS-4000A

BS-4000B

Смотровая головка

Тринокулярная головка типа Seidentopf, наклонная на 30 °, вращающаяся на 360 °, межзрачковая 48-75 мм

Окуляр

Окуляр со сверхшироким полем зрения EW10 × / 22

Объектив

Бесконечный план ахроматических объектив

4 × / 0,1 / ∞ / - WD 17,8 мм



5 × / 0,12 / ∞ / - WD 15,5 мм

10 × / 0,25 / ∞ / - WD 10,0 мм



10 × / 0,25 / ∞ / - (BF / DF) WD 10,0 мм



20 × / 0,40 / ∞ / 0 WD 5,8 мм



20 × / 0,40 / ∞ / 0 (BF / DF) WD 4,3 мм



40 × / 0,6 / ∞ / 0 WD 2,9 мм



50 × / 0,75 / ∞ / 0 WD 0,32 мм

100 × / 0,8 / ∞ / 0 WD 2,0 мм

Нос

Четверной носик



Пятерка носа



Платформа

Размер платформы 300 × 268 мм, диапазон перемещения 250 × 250 мм

Фокусировка

Коаксиальная грубая и точная регулировка, диапазон перемещения 24 мм

Освещение

Галогенная лампа 6 В / 20 Вт, регулируемая яркость



Галогенная лампа 24 В / 100 Вт, регулируемая яркость



Набор поляризации

Анализатор и поляризатор

Фильтр

Фильтры из синего, зеленого, желтого и матового стекла

Фото адаптер

Используется для подключения цифровых зеркальных фотоаппаратов (Nikon и Canon)

Видеоадаптер

1 × или 0,5 × C-Mount

Примечание. ● Стандартный костюм, ○ Необязательно.

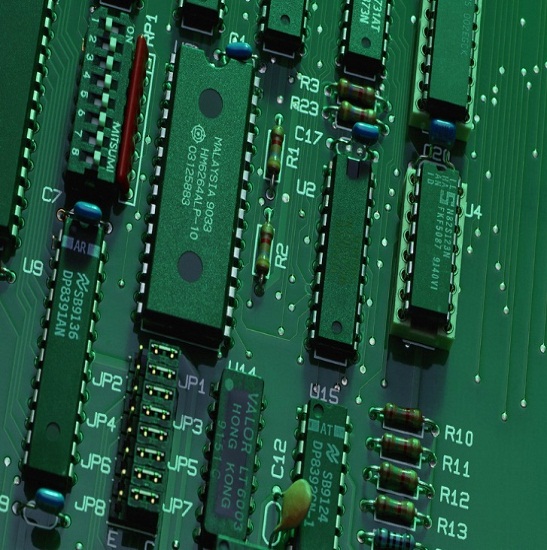

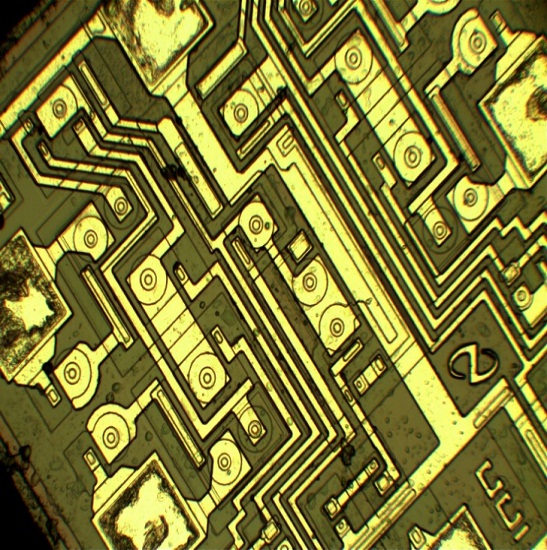

Примеры работы инспекционного микроскопа

Промышленный инспекционный микроскоп BS-4000B



Промышленный инспекционный микроскоп BS-4000B
