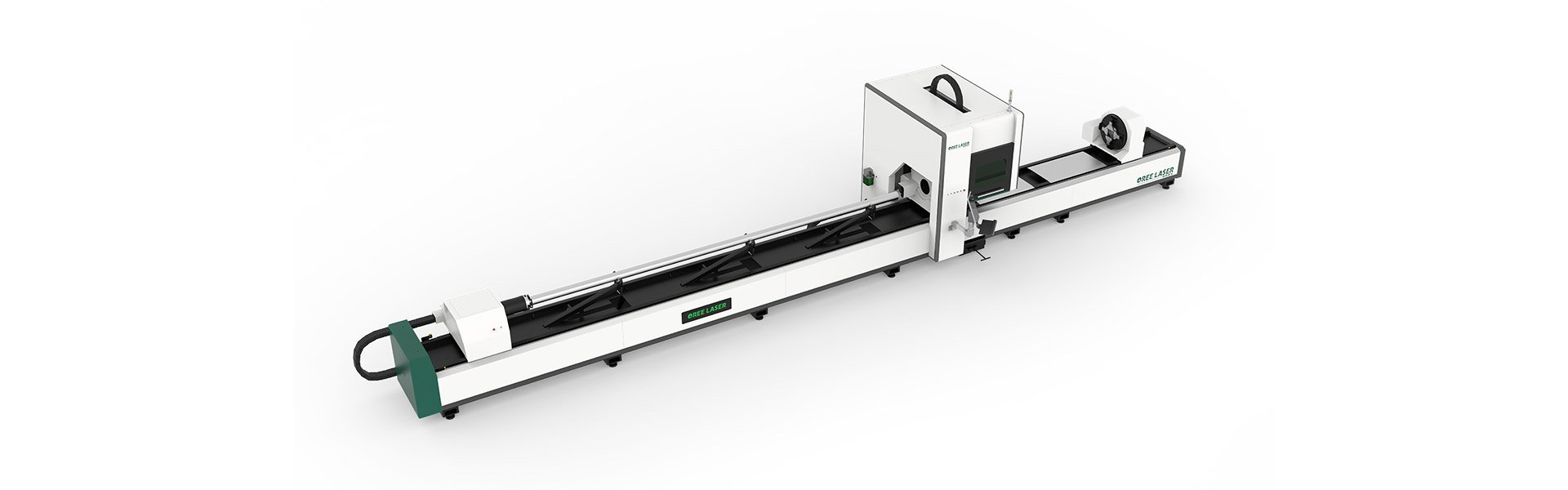

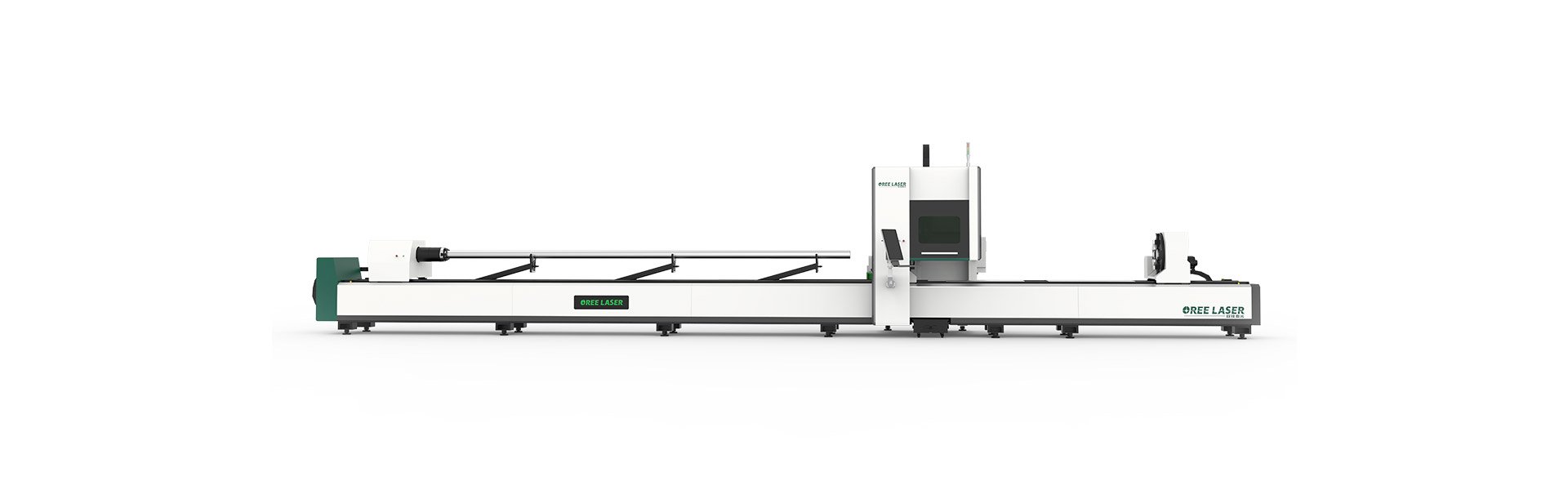

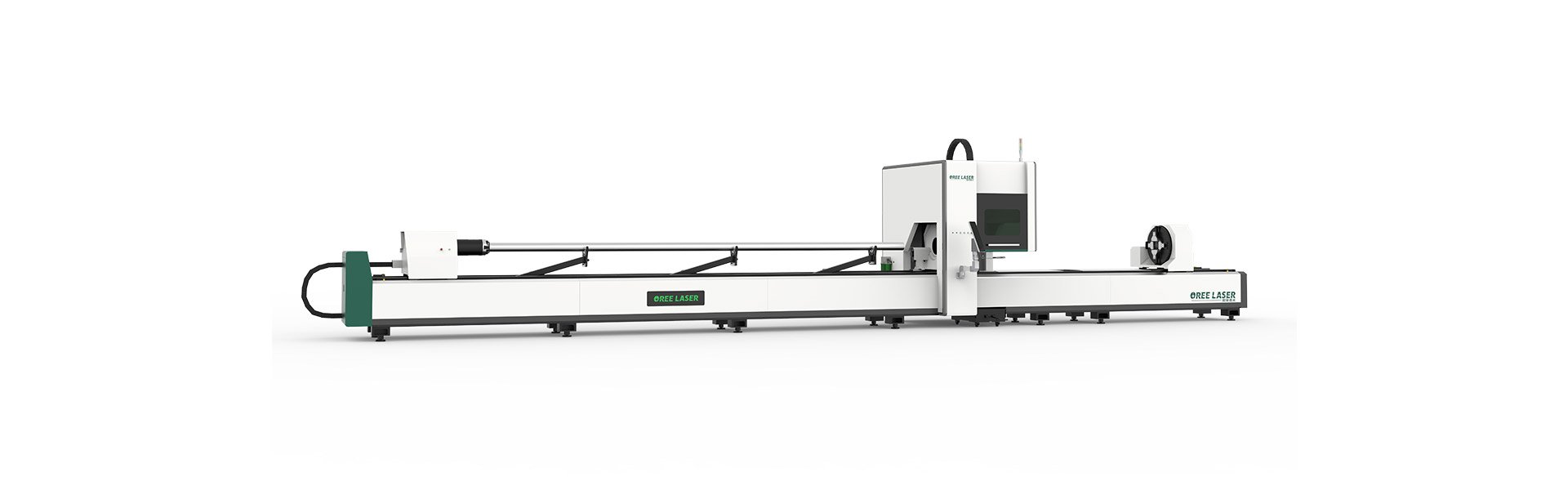

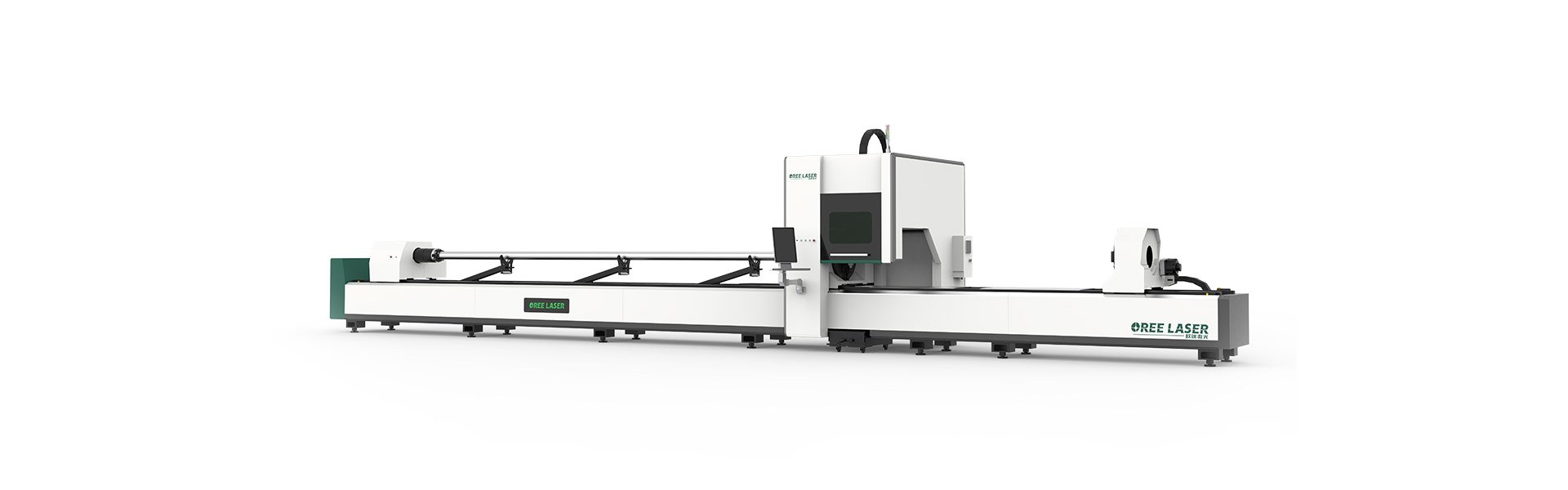

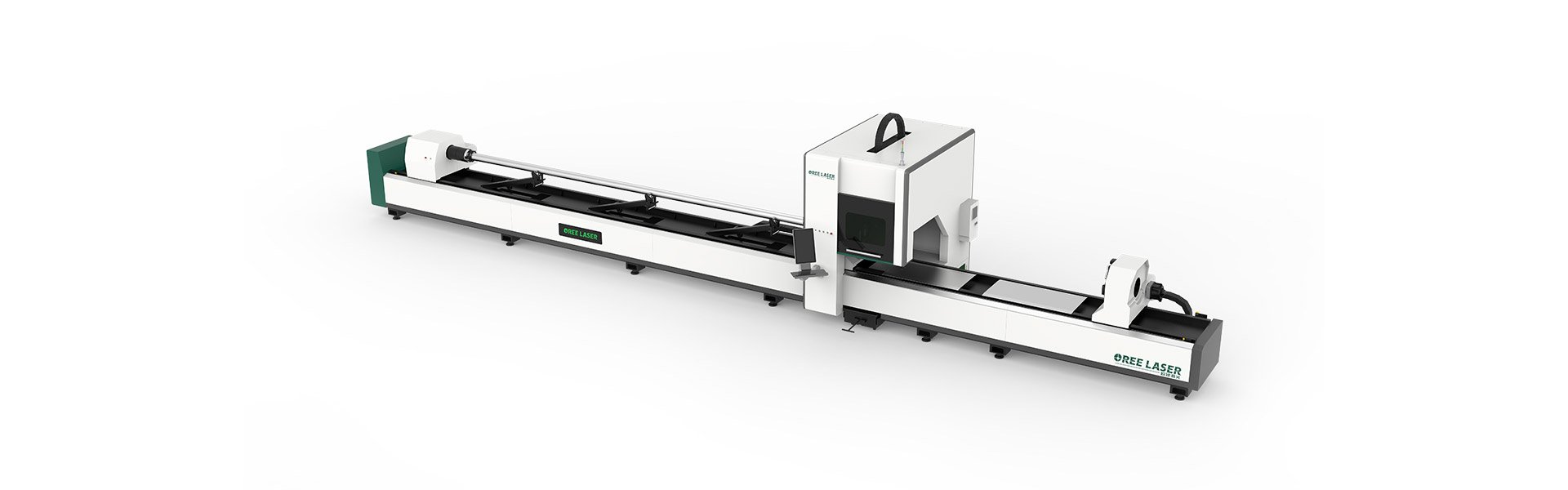

Станок для лазерной резки труб с тремя патронами OR-TS6020

Новый станок  для лазерной резки труб серии TS с тремя патронами, инновационный метод зажима с двумя патронами, имеет конструкцию с тремя патронами, обслуживание передней, средней и задней трехточечной зажимной опоры трубы в реальном времени, может исправлять изгиб трубы и некоторые трубы относительно обрезаны. Эффективность на 5-10% выше, чем у двойного патрона, а резка труб - это действительно «без остатков», помогая клиентам добиться быстрого, высококачественного и недорогого производства и обработки.

  TS6020
Размер круглой обработки φ15mm-φ220mm
Размер обработки квадратной трубы 15*15mm-150*150mm
Максимальный вес одиночной трубы 300kgs
Длина обработки трубы 6m
Точность позиционирования оси X/Y ±0.03mm
Точность репозиционированияосиX/Y ±0.03mm
Максимальная скорость перемещения по осям X / Y 100m/min
Максимальное ускорение 1G
Входная мощность 380V/50-60Hz
Доступная мощность источник лазера 1000W/1500W/2000W/3000W/4000W/6000W





Инновационная конструкция с тремя патронами, стабильный зажим и стабильная резка

 · Самоцентрирование одним ключом, быстрый зажим и быстрая резка

· Трехточечный зажим для исправления изгиба трубы, предотвращения инерционного сотрясения и обеспечения точности резки

· Усилие зажима патрона можно регулировать в соответствии с толщиной стенки трубы, что удобно и эффективно.

· Задний патрон быстро тормозит, обеспечивая точность резки труб.

Инновационная конструкция с тремя патронами, стабильный зажим и стабильная резка




Зажимный аппарат

 · Круглая труба диаметром 15-220 мм

· Квадратная труба диаметром 15-150 мм

· Труба выдерживает большие нагрузки, максимальный вес одной трубы 300кг.

· Может зажимать квадратную трубу, круглую трубу, овальную трубу, плоскую трубу, треугольную трубу, двутавровую балку и другие материалы

Без остаток



Профессиональная система резки труб, интеллектуальное управление

  • Компенсация отклонения центра трубы в реальном времени, снижение требований к зажиму трубы и повышение эффективности;
  • Труба имеет более высокую точность перфорации и более точную резку;
  • Благодаря системе реального времени на шине и интегрированному контролю резка углов трубы выполняется быстрее;
  • Угловое копирование более стабильное, а качество резки более надежное;





Профессиональная система резки труб, интеллектуальное управление




Программное обеспечение для трехмерного раскроя труб TubesT

TubesT - это программа для трехмерного раскроя труб для серии TS. От чертежа детали и модификации, полной компенсации, компоновки чертежа до создания отчета - использование TubesT удовлетворит ваши производственные потребности и превзойдет их

Программное обеспечение для трехмерного раскроя труб TubesT



Двустороннее автоматическое поддерживающее устройство

  •  Двусторонняя подъемная опора. Это может уменьшить погрешность обработки трубы из-за дополнительного оборудования, обеспечить равномерное усилие трубы в целом и повысить точность резки.
  •  Высоко синхронизированный патрон и поддерживающее устройство. Подача в реальном времени для предотвращения проблемы снижения точности резки из-за деформации трубы.

Двустороннее автоматическое поддерживающее устройство




Труборезные станки OREE LASER являются эффективными и надежными инструментами, предназначенными для резки, гравировки, пробивки отверстий в листовом металле с высокой точностью и качеством обработки по контуру.

Преимущества лазерного станка

  1. Автоматическое выравнивание материалов;
  2. Автоматическая подача и вращение;
  3. Волоконная лазерная резка;
  4. Сбор продуктов после резки.

Особенности

  • Зона резки располагается в специальной гермозоне с возможностью подключения внешней вытяжки.
  • Лазерное излучение генерируется иттербиевым волоконным лазером мощностью от 100 до 6000Вт.
  • Пневматическая система обеспечивает подачу в зону реза от внешних магистралей воздуха, кислорода или инертного газа.
  • Фокусирующая оптическая система снабжена бесконтактным емкостным датчиком, что позволяет автоматически поддерживать постоянное положение фокуса режущей головы относительно обрабатываемого листа, и обеспечивает высокое качество реза.
  • Система подачи вспомогательного газа позволяет использовать три различных типа газа (кислород, азот, воздух), система оборудована программно-управляемой настройкой давления вспомогательного газа О2.
  • Для удаления газов, образующихся в процессе резки, предусмотрена специальная система вытяжки.
  • Высокая жестокость, сварная станина из усиленного квадратного профиля.
  • Система транспортировки луча (оптоволокно) не требует специального обслуживания, в отличии от «летающей оптики», используемой в лазерных Станках с CO2 лазером, что существенно снижает расходы по эксплуатации станка.
  • В Лазерных Станках OREE LASER используются иттербиевые волоконные лазеры что исключает необходимость использования смесей высокоочищенных газов и не предполагает наличия турбины, зеркал и пр., что также существенно понижает эксплуатационные расходы.
  • Ресурс работы лазерного источника составляет порядка более 100 000 часов непрерывной работы.
  • КПД используемого лазерного источника достигает 35 %.
  • Станок оснащен дополнительным полупроводниковым лазером видимого спектра излучения для точного позиционирования заготовки.
  • Лазерный Станок оснащен высокоразвитой системой самодиагностики.

Технические характеристики

Параметры обработки трубы Круглые трубы Φ10-Φ220mm Квадратная трубка □20×20 - □160×160 mm, Толщина стенки 1,2 мм и более
Мощность лазера 1000-6000W
Длина стойки раскроя 3000мм
Максимальная длина обработки трубы 6500мм
Диапазон хода подачи материала ≤ 6000мм
Минимальные отходы 250мм
Ход по оси Х 450мм
Ход по оси Y 7100мм
Ход по оси Z 200мм
Угол поворота оси W n*360
Максимальная скорость по оси W 120 об/мин
Точность позиционирования по координате X / Y ± 0,05мм
Точность репозиционирования оси X / Y ± 0,03мм
Точность позиционирования по координате Y ± 0,02мм
Макс. установленная скорость перемещений Х, Y 120 м/мин
Максимальное ускорение 1G
Патрон Пневматический
Нагрузка патрона макс 200кг
Максимальный вес обрабатываемой трубы 250кг
Система поддержания фокуса Автофокус
Тип промышленной обработки
  • Резка
  • Металлообработка
Рабочее поле 6000 мм
Форма и состав обрабатываемого материала
  • Стальная круглая труба
  • Стальная квадратная труба
  • Медная круглая труба
  • Медная квадратная труба
  • Алюминиевая круглая труба
  • Алюминиевая квадратная труба
Способ промышленной обработки    Лазерный

Местоположение
