Описание
Круглошлифовальные станки с ЧПУ предназначены для шлифования цилиндрических поверхностей и осевых торцевых поверхностей. Торцекруглошлифовальные станки фирмы Paragon предназначены для обработки наружных, цилиндрических и конических, а также торцевых поверхностей тел вращения, шлифованием с осевым движением подачи и врезным шлифованием, причем врезным шлифованием можно отшлифовать наружную и прилегающую торцевую поверхности за одну операцию.
Особенности
- Гидростатический подшипник шпинделя шлифовальной бабки – уникальная разработка Paragon Machinery, обеспечивает высокую плавность и точность при вращении, исключает соприкосновение метала с металлом;
- V- и П-образные направляющие скольжения с гидростатической разгрузкой;
- Воздушная подушка задней бабки полностью исключает попадание стружки и продуктов износа шлифовального круга на направляющие под задней бабкой и обеспечивает легкость ее перемещения;
- Механизм поворота стола обеспечивает разворот его до 7,5° против часовой стрелки, что позволяет шлифовать конусные поверхности заготовки в «центрах»;
- Механизм регулировки натяжения ремня привода передней бабки, обеспечивает передачу максимального момента от привода на поводок;
- 3-х или 4-х кулачковый патрон передней бабки, с гидравлическим или пневматическим зажимом (опция);
- Оптико-электронные датчики отсчета линейных перемещений по осям;
- Регулировка силы зажима заготовки в центрах, позволяет обрабатывать небольшие и тонкие заготовки, а гидравлически управляемое выдвижение пиноли, позволяет применять торцекруглошлифовальные станки в серийном производстве;
- Точная настройка задней бабки (опция), позволяет корректировать «конусность» заготовки при шлифовании в центрах;
- Исполнение с автоматической загрузкой/выгрузкой обрабатываемых деталей позволяет использовать станки в массовом производстве;
- Высокомоментные двигатели приводов Fanuc осей X и Z, напрямую соединенные с прецизионными шариковинтовыми парами (класса «С1») позволяют обеспечить позиционирования узлов станка с точностью до 0,1?;
<td "="">350/320<td "="">700
Модель | Макс. уст/обр. ?, мм | Расстояние между центрами, мм | Размер круга, мм | Скорость вращения передней бабки, об/мин | Скорость вращения шлиф. круга, м/с | |||||||
GA-2020CNC | 200/100 | 200 | 355?50?127 | 1200 | 30(45-опц) | |||||||
GA-3515CNC | 350/320 | 150 | 510?80?203,2 | 1000 | 45 | |||||||
GA-3535CNC | 350/320 | 350 | 510?80?203,2 | 1000 | 45 | |||||||
GA-3570CNC | 510?80?203,2 | 1000 | 45 | |||||||||

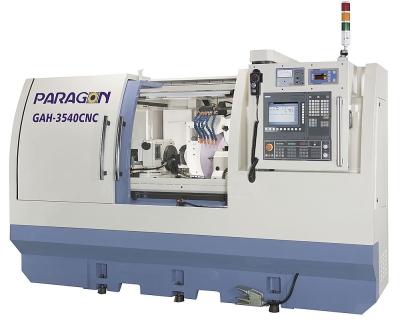

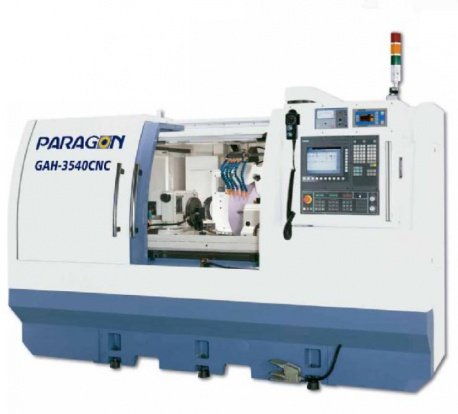

GAH-3540CNC | 350/320 | 400 | 610?160?203,2 | 1000 | 45(60-опц) | |||||||
GAH-3580CNC | 350/320 | 800 | 610?160?203,2 | 1000 | 45(60-опц) |
