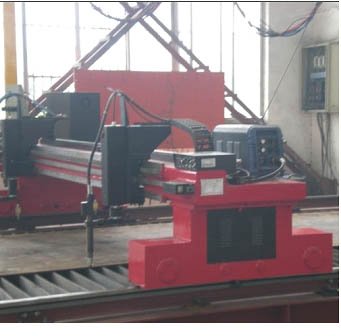

Установка плазменной/пламенной резки портального типа с ЧПУ ZQL-4B, станок плазменной резки

Описание

Особенности
Установка плазменной/пламенной резки с ЧПУ ZQL-4B имеет портальную структуру, поперечная балка которй имеет много спецификаций. Балка снабжена приводом от двух двигателей и линейными направляющими. Количество газовых горелок компонуется в соответствии с техническим заданием заказчика. Плазменный резак может быть настроен как для резки полос так и резка нестандартных по форме изделий.

Применение
Станок плазменной резки может резать мягкую сталь (газовая резка) и высокую углеродистую сталь, нержавеющую сталь, алюминий, медь и другие цветные металлы (плазменная резка) и т.д., широко применяется в таких отраслях, как машиностроение, автомобильная, судостроительная, нефтехимическая, военная промышленности, металлургии, аэрокосмической, котельной индустрии и сосудов высокого давления, локомотивов и др.

Технические характеристики

• Длина поперечной балки (оси Х): 4 м (может быть увеличена в соответствии с требованию пользователя)
• Продольная длина направляющих (Y оси): 6м (может быть увеличена в соответствии с требованию пользователя)
• Эффективная ширина резки (оси Х): 3.2 м
• Эффективная длина резки (Y оси): 4 м
• Режим резки: пламенная резка; плазменная резка; резка пламенем и плазмой
• Режим работы: двусторонний
• Метод: Реечная передача/привод для X и Y осей
• Толщина пламенной резки: 5-200 мм
• Толщина плазменной резки: 1-60мм (в соответствии со спецификацией плазменных источников энергии)
• Скорость резки 0-9000 мм в минуту
• Точность перемещения: 0,1 мм
• Источник питания (опция) 220В 50Гц 500-1000W
• Доработка программного обеспечения (опция) INTERGNPS, FASTCAM
• Газ резки: ацетилен, пропан
• Плазменный газ: сжатый воздух, кислород, N2
• Автоматический контроллер высоты газовой горелки (опция) CHC600 Емкостные контроллер высоты резки
• PHC330 Напряжение дуги контроллер высоты для плазменной резки
