Описание

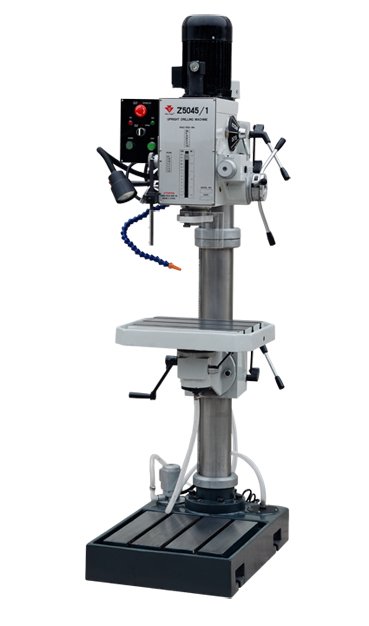

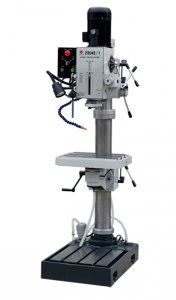

Вертикально сверлильные станки созданы для выполнения операций сверления, развёртки, зенкования, а также нарезания внутренних резьб, цекования и т.д. 6-ступенчатая механическая коробка скоростей шпиндельной бабки, а также наличие 2-х скоростного мощного привода с реверсивным вращением, позволяет оптимально подобрать скорость и направление вращения шпинделя. Автоматическая подача шпиндельного узла достигается установкой ее величины и шага через включение электро-магнитной муфты, обеспечивающей плавность работы. Станки оснащены системой подачи СОЖ в зону резания. Станки имеют фиксатор глубины сверления и позволяют изменять направление вращения шпинделя после достижения заданной глубины.
Вертикально-сверлильный станок — один из наиболее распространённых типов станков в металлообработке. Сверлильный станок используется для получения отверстий в деталях относительно небольшого размера в условиях индивидуального и мелкосерийного производства, в ремонтных цехах и различных мастерских. Инструмент (сверло, зенковка, развёртка и др.) закрепляют в вертикальном шпинделе, деталь закрпляют на рабочем столе станка. Совмещение осей обрабатываемых отверстий и инструмента осуществляется посредством перемещения заготовок. Для ориентации и расположения заготовки примянют как правило ручное управление, для автоматизации обработки применяют также программное управление. Для обработки отверстий диаметром до 12 мм (как в приборостроении) используют одно- или двушпиндельные настольные станки. Тяжёлые и крупногабаритные детали, а также детали с отверстиями, расположенными по дуге окружности, обрабатывают на радиально-сверлильном станке. На радиально-сверлильном станке совмещение осей получаемых отверстий и оси инструмента осуществляют перемещением шпинделя относительно неподвижно закрепленной детали. Горизонтально-сверлильный станок обычно используется при обработке глубоких отверстий в осях, валах, стволах стрелковых и артиллерийских систем и других. Центровальные станки служат для получения в торцах заготовок центровых отверстий. Для одновременной обработки (главным образом сверления) нескольких отверстий применяют многошпиндельные сверлильные станки со сверлильными головками.
Технические параметры
СПЕЦИФИКАЦИЯ | |||
Модель | Z5032/1 | Z5040/1 | Z5045/1 |
Макс. диаметр сверления | 32 мм | 40 мм | 45 мм |
Конус шпинделя | M.T.3 or R8 | M.T.4 | M.T.4 |
Перемещение шпинделя | 130 мм | 130 мм | 130 мм |
Кол-во скоростей шпинделя | 6 | 6 | 6 |
Диапазон скорости шпинделя 50Hz | 80-1250 об/мин | 80-1250 об/мин | 80-1250 об/мин |
60Hz | 95-1500 об/мин | 95-1500 об/мин | 95-1500 об/мин |
Кол-во скоростей авто-подачи шпинделя | 6 | 6 | 6 |
Диапазон авто-подачи шпинделя | 0.06-0.30mm/r | 0.06-0.30mm/r | 0.06-0.30mm/r |
Мин. расстояние от оси шпинделя до колонны | 290 мм | 290 мм | 290 мм |
Макс.расстояние от шпинделя до рабочего стола | 725 мм | 725 мм | 725 мм |
Макс.расстояние от шпинделя до станины | 1125 мм | 1125 мм | 1125 мм |
Макс. перемещение шпиндельной головки | 250 мм | 250 мм | 250 мм |
Угол пороврота шпиндельной головки (горизонтально/перпендикулярно) | 360° | 360° | 360° |
Макс. перемещение консоли рабочего стола | 600 мм | 600 мм | 600 мм |
Доступный размер рабочего стола | 380 х 300 мм | 380 х 300 мм | 380 х 300 мм |
Угол поворота рабочего стола | 360° | 360° | 360° |
Наклон стола | ±45° | ±45° | ±45° |
Доступный размер опорного рабочего стола | 417 х 416 мм | 417 х 416 мм | 417 х 416 мм |
Мощность мотора | 0.75 кВт(1HP) | 1.1 кВт(1.5HP) | 1.5 кВт(2HP) |
Напряжение/Частота | По требованиям заказчика | По требованиям заказчика | По требованиям заказчика |
Скорость мотора | 1400 об/мин | 1400 об/мин | 1400 об/мин |
Вес нетто/Вес брутто | 437 кг/487 кгg | 442 кг/492 кг | 442 кг/492 кг |
Размер упаковки | 1850 х 750 х 1000 мм | 1850 х 750 х 1000 мм | 1850 х 750 х 1000 мм |
