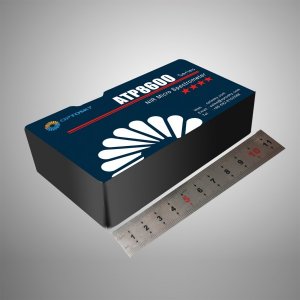

ATP8600 - это инфракрасный спектрометр небольшого размера, диапазон 900-1700 нм. Он использует линейный детектор InGaAs 256 пикселей, интегрированную конструкцию, надежный корпус и охлаждаемую ПЗС, для повышенной надежности измерений. В ATP8600 специально настроена схема двойной дискретизации, связанная с ПЗС-сигналами со сверхнизким уровнем шума. ATP8600 принимает оптоволоконный вход SMA905 или свободный свет и выводит измеренные спектральные данные через порт Type-c или UART.
ATP8600 требует только 5 В постоянного тока и может питаться напрямую от USB, что упрощает интеграцию.
|
Модель |
Спецификация |
|
ATP8600 |
Универсальный спектрометр |
|
ATP8600FBG-C |
Демодуляция сигнала для оптоволоконных датчиков (диапазон C) |
|
ATP8600FBG-L |
Демодуляция сигнала для оптоволоконных датчиков (L-Band) |
|
ATP8600FBG-CL |
Демодуляция сигнала для волоконно-оптических датчиков (диапазон C + L) |
|
ATP8600RM |
Для Рамановского спектрометра |
Спецификация
ДЕТЕКТОР
- Размер пикселей 256 пикселей
- Полная вместимость 13,75 Me-
- Модель детектора линейный InGaAs CCD
- Чувствительность 160 нВ / э
- Размер пикселя 25 мкм × 25 мкм
ПАРАМЕТР СИСТЕМЫ
- Электропитание 5 DC ± 5%
- Размер 5, 10, 25, 50, 100, 150, 200, 300 мкм
- Вес 280г
ОПТИЧЕСКИЕ ПАРАМЕТРЫ
- Диапазон длин волн 900-1700 нм, Индивидуальные
- Динамический диапазон 14667
- Рабочая температура -10-50 ℃
- Рабочая влажность <90% относительной влажности
- Триггер USB Type-c или UART
- SNR> 150: 1
- Оптический дизайн F / 4, Crossed C-T
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
- Разрешение аналого-цифрового преобразования 16 бит
- Время интегрирования 0,1-100 мс
- Разрешение 4-20 нм (зависит от щели, фактический спектральный диапазон)
- Рабочий ток <0,8 A
- Температура хранения от -20 ° C до + 70 ° C
- Рабочая температура от -10 ° C до + 50 ° C
Особенности
- 256 пикселей детектора InGaAs;
- Диапазон: 900-1700 нм (настраивается в диапазоне);
- Сверхмалошумящая коррелированная схема двойной выборки;
- Разрешение: связано с размером щели;
- Интеграция: от 100 до 100 мс;
- ПЗС: 256 × 1 пиксель × 25 × 250 мкм;
- Электропитание: DC 5V;
- АЦП: 16 бит ；
- Частота сканирования: 1 МГц;
- Интерфейс: SM905 или бесплатный;
- USB: Type-c или UART;
- 10-контактный порт.
Применение
- Сортировка продуктов питания;
- Анализ сточных вод;
- Обнаружение влаги, белка, жира и клетчатки в посевах;
- Сортировка бумаги;
- Онлайн-мониторинг производства медикаментов;
- Панели солнечных батарей;
- Оптоволоконный модем FBGA;
- Лазерный контроль длины волны.
