CCD (ПЗС) спектрометр также называют волоконно-оптическим спектрометром, микроспектрометром. Предлагается полная линейка миниатюрных УФ, видимого и ИК диапазонов волоконно-оптических спектрометров, используемых в рамановских системах. Они могут быть настроены вместе с волоконной оптикой, зондами, источниками света и программным обеспечением для применения в спектральной системе. Миркоспектрометры являются идеальным выбором для исследовательских институтов, учебных лабораторий, производителей оборудования для построения спектрального решения. Модульный спектрометр используется для рамановской системы, спектрофотометра, спектрадиометра, измерителя толщины тонкой пленки, анализатора качества воды, анализатора CEMS и т. д.
CCD спектрометры
Категория:
Инфракрасные спектрометры
Производитель:
Optosky
| Датчик | |
| Тип | ПЗС-матрица InGaAs с глубоким охлаждением,охлажденная до -30ºC |
| Спектральный диапазон | 900- 1700нм, 900-2100нм, 900-2500 нм (три датчика) |
| Эффективные пиксели | 256/512/1024 пикселей (рекомендуется 512 пикселей) |
| Размер пикселя | 50/25 мкм × 500 мкм |
| Полный ассортимент | ~ 187,5 Me- |
| Динамический диапазон | 16666 |
Категория:
CCD спектрометры
Производитель:
Optosky

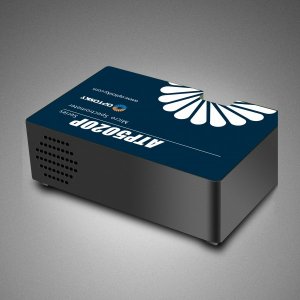

Высокочувствительный спектрометр ATP5020P с Te-охлаждением и высоким разрешением 180-1180 нм - это высокопроизводительный охлаждаемый микроволоконный спектрометр, разработанный Optosky. В нем используется линейная ПЗС-матрица с охлаждением на 2048 * 64 пикселей. ПЗС использует полупроводниковую технологию охлаждения. ПЗС может работать в заданной среде с постоянной температурой (до 5 ° C), что значительно снижает шум датчика, обеспечивающий отличное отношение сигнал / шум (примерно в 3 раза выше, чем у его конкурентов), и это улучшает измерение надежность ATP5020P и результаты измерений не меняются в зависимости от температуры окружающей среды.
Категория:
CCD спектрометры
Производитель:
Optosky
В спектрометре Optosky ATP5020 UV-Vis используется сверхвысокая производительность, высокая чувствительность, высокое разрешение.Идеально подходит для рамановской системы. Он использует 2048 x 64 пикселя, матрицу ПЗС с обратным утончением и TE-охлаждением до -10 ℃. Шум датчика снижается, а SNR почти в 2 раза выше, чем у других. Встроенная схема обработки сигнала ПЗС со сверхнизким уровнем шума, уровень шума ниже, на 3 порядка превосходит аналоги.
Категория:
CCD спектрометры
Производитель:
Optosky
В спектрометре Optosky ATP5030 UV-Vis используется сверхвысокая производительность, высокая чувствительность, высокое разрешение.Идеально подходит для рамановской системы. Он использует 2048 x 64 пикселя, матрицу ПЗС с обратным утончением и TE-охлаждением до -10 ℃. Шум датчика снижается, а SNR почти в 2 раза выше, чем у других. Встроенная схема обработки сигнала ПЗС со сверхнизким уровнем шума, уровень шума ниже, на 3 порядка превосходит аналоги.
Категория:
CCD спектрометры
Производитель:
Optosky
ATP2000P отличается низким уровнем шума, высокой производительностью и экономичностью. В датчике использовалась ПЗС-матрица с разрешением 2048 пикселей в диапазоне 200-1100 нм. ATP2000P идеально подходит для быстрого обнаружения из-за высокой частоты аналого-цифрового преобразователя и высокой скорости передачи данных. В микросхеме памяти доступно несколько сплошных запрограммированных алгоритмов, способных улучшить производительность, таких как коэффициент калибровки по длине волны, коэффициент линейности. Он передает спектр на ПК через интерфейс USB 2.0 или RS232. ATP2000P работает от одного источника питания +5 В постоянного тока, питаемого от интерфейса USB или двухконтактного интерфейса.
Категория:
CCD спектрометры
Производитель:
Optosky
ATP8000 разработан для работы в диапазоне 900-2600 нм NIR, в виде миниатюрного оптоволоконного спектрометра. В нем используется охлажденная на 256/512 пикселей матрица InGaAs, полупроводниковая охлаждающая технология CCD, охлаждаемая до -20ºC при постоянной рабочей температуре, что приводит к низкому шуму, в 2 раза выше SNR, чем у конкурентов, повышает надежность измерений, результаты измерений не меняются в зависимости от температуры окружающей среды.
Категория:
CCD спектрометры
Производитель:
Optosky
CCD Спектрометр ATP3040 с низким уровнем шума 200-1100 нм - это малошумный неохлаждаемый спектрометр с высоким разрешением. Он использует спектральный отклик датчика CCD 4096 пикселей, охватывающий длину волны от ультрафиолетового до ближнего. Скорость считывания достигает 10 МГц, схема обработки сигнала с низким уровнем шума и быстрый и точный сбор спектральных данных. ATP3040 обеспечивает питание напрямую через USB-порт и выводит данные через USB2.0 / UART, и удобно интегрируется с другими системами.
Категория:
CCD спектрометры
Производитель:
Optosky
ATP1000 имеет сверхминиатюрный размер и использует линейную КМОП-матрицу с разрешением 1024 пикселя и длиной волны 200-1100 нм. Время экспозиции CMOS-детектора контролируется в течение 1 мс. Пользователи могут определять отношение сигнал / шум. Миниатюрный спектрометр обладает высокой надежностью, высокой скоростью и низкой ценой, его уникальные характеристики делают его популярным приложением при проведении экологических и онлайн-испытаний. Мини-спектрометр также является отличной моделью для ультрафиолетовой, визуальной спектроскопии. Индивидуальные щели, решетки, зеркала и фильтры могут быть выбраны под заказ. Этот спектрометр имеет различные применения. Спектральные диапазоны от 200 нм до 1100 нм, спектральное разрешение может быть выбрано от 0,5 до 5,0 нм.
Категория:
CCD спектрометры
Производитель:
Optosky
ATP8600 - это инфракрасный спектрометр небольшого размера, диапазон 900-1700 нм. Он использует линейный детектор InGaAs 256 пикселей, интегрированную конструкцию, надежный корпус и охлаждаемую ПЗС, для повышенной надежности измерений. В ATP8600 специально настроена схема двойной дискретизации, связанная с ПЗС-сигналами со сверхнизким уровнем шума. ATP8600 принимает оптоволоконный вход SMA905 или свободный свет и выводит измеренные спектральные данные через порт Type-c или UART.
Категория:
CCD спектрометры
Производитель:
Optosky
Высокоэффективный ПЗС спектрометр ATP2002 с низким уровнем шума 200-1100 нм со встроенный импульсным ксеноновым драйвером отличается низким уровнем шума, высокой производительностью и экономичностью. В датчике использовалась ПЗС-матрица с разрешением 2048 пикселей в диапазоне 200-1100 нм. ATP20002 идеально подходит для быстрого обнаружения из-за высокой частоты аналого-цифрового преобразователя и высокой скорости передачи данных. В микросхеме памяти доступно несколько сплошных запрограммированных алгоритмов, способных улучшить производительность, таких как коэффициент калибровки по длине волны, коэффициент линейности. Он передает спектр на ПК через интерфейс USB 2.0 или RS232. ATP20002 работает от одного источника питания +5 В постоянного тока, питаемого от интерфейса USB или двухконтактного интерфейса.
Категория:
CCD спектрометры
Производитель:
Optosky
Спектрометр ATP6500 научного класса UV-VIS-NIR использует сверхвысокую производительность, ПЗС-матрицу с разрешением 1044 x 64 пикселей и обратно-утончением со сверхвысоким динамическим диапазоном, технологию с полупроводниковым охлаждением позволяет снизить рабочий темновой ток, двухступенчатое охлаждение TE до -20ºC, 3-ступенчатая TE с охлаждением до -25ºC. Это значительно снижает шум датчика, в результате чего SNR почти в 2 раза выше, чем у других моделей. Это повышает надежность измерения, и результат измерения не изменяется с температурой.
Категория:
CCD спектрометры
Производитель:
Optosky
| Датчик | |
| Тип | Линейный CMOS Hamamtsu S13014 |
| Спектральный диапазон | 180-1100 нм по индивидуальному заказу |
| Эффективный пиксель | 512 |
| Размер пикселя | 14 × 200 мкм |
| Чувствительность | 1300 В/ (lx · s) |
Категория:
CCD спектрометры
Производитель:
Optosky
|
Детектор
|
|
|
Dтип электора
|
Линейный матричный CMOS
|
|
Максимальный спектральный диапазон
|
190-1100 нм могут быть настроены
|
|
Эффективные пиксели
|
1024
|
|
Размер Pixel
|
14 × 200 мкм
|
|
Чувствительность
|
1300 В / (лк · с)
|
Категория:
CCD спектрометры
Производитель:
Optosky
|
ДЕТЕКТОР |
|
|
Тип детектора |
Линейный CMOS Hamamtsu S11639 |
|
Эффективные пиксели |
2048 |
|
Размер в пикселях |
14 мкм * 200 мкм |
|
Чувствительность |
1300 В / (лк.с) |
|
Темный шум |
0,4 мВрмс |
Категория:
CCD спектрометры
Производитель:
Optosky
|
Детектор |
|
|
Тип |
Линейный датчик изображения CMOS |
|
Диапазон спектральных характеристик |
200-1000 нм |
|
Эффективные пиксели |
2048 |
|
Размер пикселя |
14 мкм × 200 мкм |
|
Эффективная длина фоточувствительной области |
28,672 мм |
Категория:
CCD спектрометры
Производитель:
Optosky
|
Детектор
|
|
|
Тип
|
Линейный CMOS
|
|
Диапазон обнаружения
|
180- 1100 нм
|
|
Эффективный пиксель
|
2048× 1
|
|
Размер в пикселях
|
14 мкм ×200 мкм
|
|
Полномасштабный измерений.
|
~200 кэ-
|
Категория:
CCD спектрометры
Производитель:
Optosky
|
ДЕТЕКТОР |
|
|
Тип детектора |
Линейный CMOS |
|
Эффективные пиксели |
2048 пикселей |
|
Размер в пикселях |
14X200 мкм |
|
Модель детектора |
Hamamatsu S11639 |
|
Чувствительность |
1300 (лк.с) |
Категория:
CCD спектрометры
Производитель:
Optosky
| Детектор | ||
| Тип | Линейный ПЗС-датчик Hamamatsu S11639/S13496 | |
| Спектральный диапазон | 180-1100 нм | |
| Разрешение | 0,01-2 нм | |
| Эффективные пиксели | 2048 пикселей (ATP3000) или 4096 пикселей (ATP3040P) | |
| Размер пикселя | 14 мкм × 200 мкм (ATP3000)或 7 мкм × 200 мкм (ATP3040P) | |
Категория:
CCD спектрометры
Производитель:
Optosky
|
Детектор |
|
|
Тип |
Линейный матричный детектор |
|
Диапазон обнаружения |
200-1100 нм |
|
Эффективный пиксель |
2048 пикселей |
|
Охлаждаемый датчик |
без TEC-охлаждения |
|
Размер в пикселях |
14 мкм × 200 мкм |
|
Чувствительность |
1300 В/ (lx · s) |
|
Темный шум |
13 RMS при 13 C |
Категория:
CCD спектрометры
Производитель:
Optosky
| Детектор | |
| Тип | Линейный матричный детектор Hamamtsu S13496 |
| Диапазон обнаружения | 200-1100 нм |
| Эффективный пиксель | 4096 пикселей |
| Охлаждаемый датчик | Без Те-охлаждения |
| Размер в пикселях | 14 мкм × 200 мкм |
| Чувствительность | 1300 В / (лк · с) |
| Темный шум | 13 RMS при 13 C |
Категория:
CCD спектрометры
Производитель:
Optosky
|
Детектор |
|
|
Тип |
Линейно-лучевой CMOS |
|
Спектральный диапазон |
200-920 нм |
|
Эффективный пиксель |
4096 × 5 пикселей |
|
Размер пикселя |
7 × 200 мкм |
| Полномасштабный диапазон | ~200 ке- |
|
Чувствительность |
1300 В/(лк·с) |
|
Темный шум |
Среднеквадратичное значение 0,4 мВ |
Категория:
CCD спектрометры
Производитель:
Optosky
|
ДЕТЕКТОР
|
|
|
Модель
|
Hamamtsu S16011 линейная матрица CCD с те-охлаждением и обратной подсветкой (охлаждение до -5°C)
|
|
Диапазон спектра
|
200-1100 нм |
|
Эффективные пиксели
|
2048 пикселей |
|
Размер пикселя
|
14 мкм × 14 мкм
|
|
Полная производительность скважины
|
~ 600 кэ-
|
|
Чувствительность ПЗС-узла
|
6,5 уФ/e-
|
Категория:
CCD спектрометры
Производитель:
Optosky
| Детектор | |
| Тип | Линейный матричный детектор |
| Диапазон обнаружения | 200-1100 нм |
| Эффективный пиксель | 4096 пикселей |
| Охлажденный датчик | TEC- охлаждение, -5°C |
| Размер в пикселях | 14 мкм × 200 мкм |
| Чувствительность | 1300 В/(лк·с) |
| Темный шум | 13 среднеквадратичных значений при 13 ° C |
Категория:
CCD спектрометры
Производитель:
Optosky
| ДЕТЕКТОР | |
| Тип детектора | Линейный матричный детектор с обратным утонением, ТЕ-охлажденный до -5℃ |
| Спектральный диапазон | 200-1100 нм |
| Эффективные пиксели | 4096 |
| Размер в пикселях | 14 мкм×14 мкм |
| Полная производительность скважины | 200 Кэ- |
| Модель детектора | Hamamtsu s13496+TEC |
| Чувствительность | 650 уФ/e- |
| Темный шум |
0,4 мВрмс
|
Категория:
CCD спектрометры
Производитель:
Optosky
| Детектор | |
| Тип | Линейный матричный детектор |
| Диапазон обнаружения | 200-1100 нм |
| Эффективный пиксель | 2048 пикселей |
| Охлаждаемый датчик | Охлаждение TEC, -5 ° C |
| Размер в пикселях | 14 мкм × 200 мкм |
| Чувствительность | 1300 В / (lx · s) |
| Темный шум | 13 RMS при 13 C |
Категория:
CCD спектрометры
Производитель:
Optosky
| Детектор | |
| Тип | Линейный матричный детектор |
| Диапазон обнаружения | 200-1100 нм |
| Эффективный пиксель | 4096 пикселей |
| Охлаждение датчика | Охлаждение TEC, -5 ° C |
| Размер в пикселях | 14 мкм × 200 мкм |
| Чувствительность | 1300 В/(лк·с) |
| Темный шум | 13 среднеквадратичных значений при 13 ° C |
Категория:
CCD спектрометры
Производитель:
Optosky
| ATP5200 | ATP5200-4 | ATP5200P | ATP5200R | |
| Детектор | ||||
| Модель | Линейная матрица CCD | Линейная матрица CCD | ПЗС-матрица с обратным уменьшением площади матрицы | ПЗС-матрица с обратным уменьшением площади матрицы |
| Температура охлаждения | - 5ºC | - 5ºC | - 10ºC | - 10ºC |
| Диапазон спектра | 180-1100нм | 180-1100нм | 180-1100нм | 180-1180нм |
| Эффективные пиксели | 2048 | 4096 | 2048×64 | 2048×64 |
| Размер пикселя | 200×14 | 200×7 | 14×14 | 14×14 |
| SNR | 450:01:00 | 450:01:00 | 850:01:00 | 850:01:00 |
| Динамический диапазон | 10000：1 | 10000：1 | 15000：1 | 15000：1 |
Категория:
CCD спектрометры
Производитель:
Optosky
| Параметры | Технические характеристики | |
| Система спектрального обнаружения | ATP9310-4-8 | ATP9310-3-11 |
| Спектральный метод | Спектр отражения различных участков на поверхности вещества | |
| Спектральный диапазон | 400-800 нм | 300-1100 нм |
| Разрешение | ≤5 нм | ≤1,5 нм |
| Оптический дизайн | перекрестный асимметричный C-T оптический тракт f/4 | |
| Спектральный детектор | детектор без глубокого охлаждения с разрешением ≥512 пикселей | детектор без глубокого охлаждения с разрешением ≥2048 пикселей |
| Выходной канал | 512 | >1000 |
| Время интегрирования | 1 мс- 10 с | |
Категория:
CCD спектрометры
Производитель:
Optosky
|
Модель |
ATP9200-17 |
ATP9200-25 |
|
Detector |
||
|
Тип |
ПЗС-матрица с обратной подсветкой / датчик InGaAs |
|
|
Detector |
200~1100нм：2048 пиксель 1100~1700нм：Двухступенчатое охлаждение TEC с 512 пикселями InGaAs, выполненное с использованием технологии TEC. 1100~2500нм：Двухступенчатое охлаждение TEC с помощью InGaAs 512 пикселей на 512 пикселей |
|
|
Оптические параметры |
||
|
диапазон длин волн |
200-1700 нм |
200-2500nm |
|
Оптимальное оптическое разрешение |
0,9 ~ 1,3нм при756 нм 3 ~5 нм при 1400нм |
0.9~1.3nm@756nm 7~12nm@1400&2100nm |
|
Повторяемость длины волны |
± 0.1nm @ VIS ± 0.5нм @ SWIR ± 3нм @ MWIR |
|
|
Точность длины волны |
± 0.5nm@ VIS ± 1,1 нм @ SWIR ± 5nm @ MWIR |
|
Категория:
CCD спектрометры
Производитель:
Optosky
|
Детектор |
|
|
Тип |
Охлаждаемая ПЗС-матрица, охлаждаемая ПЗС-матрица InGaAs, самая низкая температура охлаждения может достигать - 70ºC |
|
Спектральный диапазон обнаружения |
180-2500 нм |
|
Эффективные пиксели |
CCD: 2048; SWIR InGaAs CCD: 512 |
|
Оптические параметры |
|
|
Максимальный диапазон длин волн |
180 нм ~ 2,5 мкм, различные диапазоны могут быть настроены |
|
Оптическое разрешение |
10 часов вечера ~ 0,8 нм (различные фокусные расстояния, щели и спектральные диапазоны сильно различаются) |
|
Максимальный динамический диапазон |
sCMOS и CCD:> 1400;SWIR InGaAs: > 10000 |
Категория:
CCD спектрометры
Производитель:
Optosky
|
Модель |
ATP7300-FL210 |
ATP7300-FL350 |
ATP7300-FL510 |
ATP7300-FL760 |
|
Оптические параметры |
||||
|
Максимальный диапазон длин волн |
0,2-2,5 мкм, различные диапазоны могут быть настроены |
|||
|
Оптическое разрешение |
10 об / мин ~ 5 нм (Различные фокусные расстояния, щели и спектральные диапазоны сильно различаются) |
|||
|
Точность длины волны |
± 0,2 нм |
|||
|
Повторяемость длины волны |
± 0,1 нм |
± 0,025 нм |
||
|
Шаг сканирования |
0,01 нм |
0,005 нм |
||
Категория:
CCD спектрометры
Производитель:
Optosky
| Детектор | |
| Модель | ПЗС с те-охлаждением, ПЗС с ТЕ-охлаждением InGaAs, PbS, пироэлектрический |
| Диапазон длин волн | 150nm-25 um |
| Эффективные пиксели | CCD: 2048, SWIR InGaAs CCD: 512, PbS и пироэлектрический: 256 |
| Оптический параметр | |
| Диапазон длин волн | 150 нм -25 мкм, по индивидуальному заказу |
| Оптическое разрешение | 10 мкм ~ 5 нм (зависит от различного фокусного расстояния, размера щели, спектрального диапазона) |
Категория:
CCD спектрометры
Производитель:
Optosky
| Датчик | |
| Тип | Охлаждаемая матрица InGaAs CCD,охлажденная до-20ºC |
| Спектральный диапазон | 900-1700 нм, 900-2100 нм, 900-2500 нм (три датчика) |
| Эффективные пиксели | 512 пикселей |
| Размер пикселя | 25 мкм × 250 мкм |
| Полный спектр | ~17,5 Ме- |
| Динамический диапазон | 12700 |
| Чувствительность | 160 нВ/э- |
