Описание

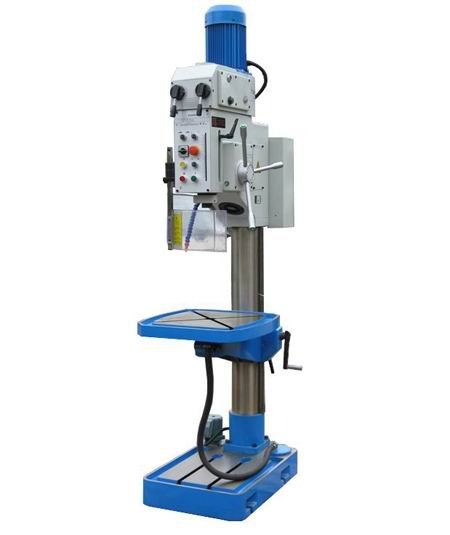

Вертикально сверлильные станки созданы для выполнения операций сверления, развёртки, зенкования, а также нарезания внутренних резьб, цекования и т.д. 6-ступенчатая механическая коробка скоростей шпиндельной бабки, а также наличие 2-х скоростного мощного привода с реверсивным вращением, позволяет оптимально подобрать скорость и направление вращения шпинделя. Автоматическая подача шпиндельного узла достигается установкой ее величины и шага через включение электро-магнитной муфты, обеспечивающей плавность работы. Станки оснащены системой подачи СОЖ в зону резания. Станки имеют фиксатор глубины сверления и позволяют изменять направление вращения шпинделя после достижения заданной глубины.
Вертикально-сверлильный станок — один из наиболее распространённых типов станков в металлообработке. Сверлильный станок используется для получения отверстий в деталях относительно небольшого размера в условиях индивидуального и мелкосерийного производства, в ремонтных цехах и различных мастерских. Инструмент (сверло, зенковка, развёртка и др.) закрепляют в вертикальном шпинделе, деталь закрепляют на рабочем столе станка. Совмещение осей обрабатываемых отверстий и инструмента осуществляется посредством перемещения заготовок. Для ориентации и расположения заготовки применяют как правило ручное управление, для автоматизации обработки применяют также программное управление. Для обработки отверстий диаметром до 12 мм (как в приборостроении) используют одно- или двухшпиндельные настольные станки. Тяжёлые и крупногабаритные детали, а также детали с отверстиями, расположенными по дуге окружности, обрабатывают на радиально-сверлильном станке. На радиально-сверлильном станке совмещение осей получаемых отверстий и оси инструмента осуществляют перемещением шпинделя относительно неподвижно закрепленной детали. Горизонтально-сверлильный станок обычно используется при обработке глубоких отверстий в осях, валах, стволах стрелковых и артиллерийских систем и других. Центровальные станки служат для получения в торцах заготовок центровых отверстий. Для одновременной обработки (главным образом сверления) нескольких отверстий применяют многошпиндельные сверлильные станки со сверлильными головками.
Технические параметры
Модель | Z5040T |
Макс. диаметр сверления | 40 мм |
Нарезка резьбы | M20&M24 |
Перемещение шпинделя | 180 мм |
Конусность шпинделя | MT4 |
Подача шпинделя | 2steps/0.1-0.2mm/rev |
Скорость шпинделя | 50-1450 об/мин |
Ширина Т-слота | 18 мм |
Макс. расстояния от оси шпиделя до поверхности колонны | 350 мм |
Макс. расстояния от шпинделя до поверхности стола | 770 мм |
Макс. расстояния от шпинделя до поверхности базовой станины | 1210 мм |
Размер рабочего стола | 560 х 560 мм |
Размер базовой станины | 730 х 500 мм |
Мощность мотора | 0.85/1.5 кВт |
Вес нетто/Вес брутто | 465 кг/615 кг |
Размер упаковки | 2270 х 690 х 1100 мм |
