Самодиффузный сортировщик разделитель классификатор LH
LHB лабораторный воздушный классификатор этот мини типа классификатор для нано-порошка который разработан нашей компанией. Он подходит для исследования порошковых материалов и испытания новых порошкообразных продуктов в университетах, научно-исследовательских институтах и лабораториях компании.
1. Система подачи
2. Основная машина LHB лабораторного воздушного классификатора
3. Циклонический коллектор
4. Импульсный пылесборник
5. Вытяжной вентилятор
6. Приемник

Классификатор высокотемпературный и высокоэффективный воздушный классификатор LHB - это новый воздушный классификатор, независимо разработанный нашей компанией. Он сочетает в себе оригинальную технологию саморазделения и технологию центробежной классификации. Сортировочная среда полностью использует высокотемпературный поток воздуха в производственной линии (температура может достигать 100-300 ° C). добиться супер-классификации.
Характеристики
1.Горячий воздушный поток может быть использован в полном объеме для обеспечения равномерного распределения материала. Эффективность сортировки высокая.
2. Размер частиц материала строго и точно регулируется. Если клиенту нужны частицы размером менее 8 мкм, все частицы крупнее 8 мкм будут удалены и не попадут в готовую продукцию.
3. Стабильность функционирования устройства обеспечивает низкий расход энергии без влияния на эффективность.


Особенности

Многоступенчатый классификатор LHP, представляющий собой замкнутую систему, состоящую из нескольких самодиффузионных классификаторов LHB, может сортировать материалы в различные группы с различным распределением частиц по размерам.



Параметры

Спецификация \ Данные LHP-1 LHP-2 LHP-3 LHP-4 LHP-5 LHP-6
2 3 2 3 2 3 2 3 2 3 2 3
 Мощность (кг/ч) 50-200 30-150 300-800 200-700 600-1200 500-1000 1000-2500 800-2000 1500-3500 1200-3000 2500-5000 2000-4000
Тонина размола (um) 2-150 2-150 2-150 2-150 2-150 2-150 2-150 2-150 2-150 2-150 2-150 2-150
Эффективность (η=%) 75-95 75-95 75-95 75-95 75-95 75-95 75-95 75-95 75-95 75-95 75-95 75-95
Главная мощность (kw) 3.7 5.2 8 13.5 11 16.5 13 20.5 18.5 33.5 29.5 51.5


Принцип работы

LHU противоточный классификатор доставляет материалы от ветрового всасывающего устройства к классификатору. И затем, под действием центробежной силы от колеса классификатора и силы тяжести, создаваемой устройством ориентации воздушного потока, частицы, наконец, будут иметь тонкую и грубую классификацию.



Преимущества производительности и применения:

  • Классификатор противотока LHU обладает преимуществом высокой эффективности классификации, которая на 30% выше, чем у других классификаторов, и он может наиболее быстро отделить ультрадисперсные частицы от материалов в пределах d97 = 5-250 микрон.
  • Классификатор противотока LHU с высокой диспергируемостью идеально подходит для вязких материалов, материалов с более низкой текучестью и так далее.
  • Диапазон классификации регулируется в пределах D97 = 3?100 мкм.

Принцип работы классификатора для порошка крупного помола LHB-C

Классификатор крупнодисперсного порошка LHB-C является одним из видов классификатора воздуха вихревого потока. Инновационная классифицирующая конструкция была собрана с помощью классификатора, кожуха, конуса, устройства контроля рециркуляционного воздуха и тонкости. Подача материала в воздушный классификатор, который поднимается потоком воздуха, грубый порошок будет следовать вместе с конусом и выгружаться. Мелкий порошок будет классифицироваться через классификатор и рабочее колесо вентилятора.

Model /Технические спецификации LHB-C5 LHB-C10 LHB-C15 LHB-C20 LHB-C25 LHB-C30 LHB-C35 LHB-C40
Рабочая мощность(т/ч) 1 3 8 14 25 40 56 77
Крупность(μm) 38~150 38~150 38~150 38~150 38~150 38~150 38~150 38~150
Эффективность (η=%) 90 90 90 90 90 90 90 90
Мощность(кВт) 3.5~5.5 5.5~7.5 7.5~11 11~18.5 15~22 22~30 30~37 37~55


Применение сверхтонкой ударной мельницы LHJ:

Наши сверхтонкие ударные мельницы, которые в основном используются для формования частиц, рассеивания кальцинированных материалов и т. Д., Широко используются в таких отраслях, как добыча неметаллов, химическое машиностроение, производство строительных материалов, производство пищевых продуктов и кормов и т. Д.

Модель \ Данные LHJ-20 LHJ-50 LHJ-70 LHJ-150 LHJ-260 LHJ-500 LHJ-750
Крупность загрузки(мм) ≤10 ≤10 ≤30 ≤30 ≤30 ≤30 ≤30
Тонина размола(мкм) 4~200 4~200 4~200 4~200 4~200 4~200 4~200
Мощность(т/ч) 0.05~0.6 0.1~1.2 0.25~3 0.5~6 1~15 1.5~25 2.5~40
Общая  мощность (кВт) 11~15 22~30 37~45 75~90 132-160 220-250 315-355
  • Снижение энергозатрат на производство одинакового количества материалов.
  • Высокая тонкость: наши валковые мельницы оснащены высокоточной системой классификации, которая помогает гарантировать высокую тонкость продукта. И распределение частиц по размеру готового продукта является регулируемым.
  • Эта ударная мельница подходит для измельчения материалов с широким диапазоном размеров: от 325 до 250000 меш.


Применение вихревой мельницы LHW

Наши вихревые мельницы могут использоваться для измельчения термочувствительных материалов при нормальной температуре, таких как ПВС, ПВХ, ПЭ, силикагель, магний и т. Д. Эта мельница для порошкового производства также широко используется в таких отраслях, как химическое машиностроение, производство пластмассовых изделий, нерудные рудники, производство изделий из цветных металлов и т. Д.

Особенности

  • Высокая износостойкость изнашиваемых деталей (лезвий, футеровки и т. Д.) Гарантирует чистоту шлифования материала.
  • Низкий уровень шума и вибрации:
    • выравнивающая обработка принята для роторов в размольных камерах;
    • рама машины опирается на антивибрационные подушки.
  • Универсальность: наша супер роторная мельница также подходит для измельчения:
    • материалы с высоким содержанием воды;

1. Основные преимущества микронайзеров : высокая производительность, простота в эксплуатации, низкая стоимость эксплуатации, низкое энергопотребление.
2. Составные детали изготовлены из износостойких материалов, что гарантирует прочность и долговечность конструкции.
3. Современный дизайн. Лёгкость в весе.
4. Высокая мощность двигателя. Простата в установке.
5. Широкий ассортимент моделей. Тонкое измельчение до мельчайших фракций.
6.Тонкость помола зависит от скорости дробления, объёма вентилирующего агента.

Модель \ Данные LHQ-20 LHQ-50 LHQ-70 LHQ-150 LHQ-260
Крупность загрузки(мм) ≤2 ≤2 ≤2 ≤2 ≤2
Тонина размола(мкм) 4~50 4~50 4~50 4~50 4~50
Основная мощность(кВт) 7.5~11 15~22 30~45 75~90 132~160
Рабочая мощность (т/ч) 0.05*0.5 0.1*1.0 0.25*2.5 0.5*5.0 1.0*10

 Ударная вертикальная мельница LHI подает материалы из подающего устройства в камеру дробления. Затем материалы будут разбиты ударом быстро вращающегося молотка. Таким образом, через колесо классификатора эти материалы будут иметь мелкое и грубое разделение материала. Наконец, грубый материал будет подаваться в камеру дробления для повторного дробления. И штрафы собираются системой сбора.

Параметры

Модель \ Данные LHI-20 LHI-50 LHI-70 LHI-150 LHI-260
Размер загрузки(мм) ≤10 ≤10 ≤10 ≤10 ≤10
Тонина помола(мкм) 25~150 25~150 25~150 25~150 25~150
Эл. мощность(кВт) 7.5-11 15-22 30-45 75-90 132-160
Мощность (т/ч) 0.15~1 0.35~2 0.75~4 1.5~7.5 3~15

Пластиковый измельчитель серии LHD в основном используется для измельчения термочувствительных материалов (твердость по Моосу: 3), в том числе ПВХ, ПЭ, ПЭТФ, ПК, ПЭНП, ПЭВП, ЭВА и т. Д., Которые отличаются высокой эластичностью и ударопрочностью. Поскольку этот пластиковый распылитель широко используется для измельчения ПВХ и ПЭ, он также называется распылителем ПВХ или распылителем ПЭ. Эта ударная мельница широко используется в таких областях, как распыление порошка, экструзия пластмасс и т. Д.

Области применения мельницы для дерева LHK:

Наши мельницы для древесной муки, стружки в основном используются для тонкого измельчения волокнистого текстурного материала, опилок и т. Д. В качестве ударной мельницы ее также можно использовать для измельчения неметаллических материалов, кормов, сельскохозяйственных продуктов, химических продуктов и т. Д. (Примечание: твердость по Моосу этих материалов должна быть ниже 6).

  • Превосходное измельчение: тонина готового продукта может составлять 600 мес., Потому что наши мельницы для древесной муки оснащены высокоточными классификаторами.
  • Тонкость материала регулируется.
  • Энергосбережение: наши мельницы могут сэкономить до 30-40% энергии по сравнению с традиционными мельницами.

Стержневая мельница LHN – рабочий принцип:
1.Предлагается широкий ассортимент мельниц в зависимости от свойств измельчаемого материала.
2. Длительный срок эксплуатации.
3. Предлагаются односторонние и двусторонние аппараты.
4. Современный дизайн. Простота в эксплуатации.
5. Высокие рабочие характеристики: высокая производительность, долговечность.
6. Измельчение материалов твёрдостью ≤3.5. Тонкость измельчения достигает 20 мкм.

Модель \ Технические параметры LHN-15 LHN-30 LHN-60 LHN-110
Крупность загружаемого материала (мм) ≤5 ≤5 ≤5 ≤5
Тонина материала, мкм 20-600 20-600 20-600 20-600

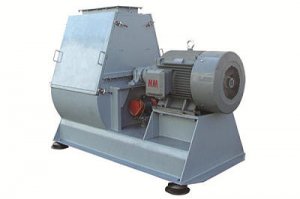

Принцип работы молотковой мельницы:

  • Подача и измельчение: через установленное сверху отверстие подачи материалы подаются в фрезерную камеру с регулируемыми по скорости роторами, на которых установлены съемные молотки высокой твердости. После процесса подачи материалы могут быть измельчены в порошки с помощью силы удара, силы сдвига и силы трения, возникающих между молотками и материалами.
  • Классификация: пластина сита установлена в нижней части фрезерной камеры. С помощью пружинного кронштейна сито может быть адаптировано к различным типам просеивания.
  • Сбор: После процесса подачи и сортировки размолотые материалы могут быть собраны системой сбора.

Принцип работы:

Материал подается в камеру измельчения, оснащенную лопастным ротором, из верхней части мельницы с помощью устройства подачи с переменной частотой. Вращающийся лопастной ротор создает сверхскоростной воздушный вихрь в распылительной камере, и материал попадает в зазор между ротором и статором под действием воздушного завихрения. Удар, сдвиг и трение между частицами вызывают растрескивание и измельчение порошков при высоких напряжениях, что приводит к измельчению материала. Внутренняя структура камеры дробления разработана с научной точки зрения, и вихревое движение воздуха в полости четко направлено, и нет мертвого угла потока, который также обеспечивает отсутствие повышения температуры во время процесса дробления. Тонкость измельчения материала можно контролировать, регулируя зазор между статором и ротором без разборки машины. Порошкообразный материал может быть собран в коллектор через устройство подачи отрицательного давления или может быть тонко отсортирован, а порошки слишком большого размера снова измельчены.

Параметры

Особенность Циклонной струйной мельницы LHC:

  • Циклонные струйные мельницы серии Zhengyuan LHC подходят для дробления материалов с широким диапазоном размеров и макс. Размер может быть 5 мм.
  • Этот воздушный измельчитель (воздушно-струйная мельница) особенно подходит для измельчения частиц с высокой твердостью и высокой чистотой.

Параметры

Модель \ Данные LHC-3 LHC-6 LHC-10 LHC-20 LHC-40 LHC-60 LHC-120
Крупность загрузки(мм) ≤?3 ≤?3 ≤?3 ≤?3 ≤?3 ≤?3 ≤?3
Тонина размола(мкм) 2~150 2~150 2~150 2~150 2~150 2~150 2~150

Принцип работы молотковой мельницы:

  • Подача и измельчение: через установленное сверху отверстие подачи материалы подаются в фрезерную камеру с регулируемыми по скорости роторами, на которых установлены съемные молотки высокой твердости. После процесса подачи материалы могут быть измельчены в порошки с помощью силы удара, силы сдвига и силы трения, возникающих между молотками и материалами.
  • Классификация: пластина сита установлена в нижней части фрезерной камеры. С помощью пружинного кронштейна сито может быть адаптировано к различным типам просеивания.
  • Сбор: После процесса подачи и сортировки размолотые материалы могут быть собраны системой сбора.
  • Струйные мельницы с псевдоожиженным слоем серии LHL подходят не только для сверхтонкого измельчения материалов с низкой температурой плавления и термочувствительных материалов, но также подходят для содержащих сахар и летучих веществ.
  • Можно получить на выходе размер порошка от 3 до 180 мкм.
  • Доступны струйные мельницы с псевдоожиженным слоем производительностью от 5 до 3000 кг / ч.

Параметры

Модель \ Данные LHL-3 LHL-6 LHL-10 LHL-20 LHL-40 LHL-60 LHL-120
Размер size&загрузки;(Mesh) ≤?20 ≤?20 ≤?20 ≤?20 ≤?20 ≤?20 ≤?20
Тонина помола(d97=мкм) 2-150 2-150 2-150 2-150 2-150 2-150 2-150

Особенности

Высокоэффективная струйная мельница имеет инновационную технологию воздушного потока, независимо разработанную нашей компанией, что достигается усовершенствованием технологии воздушного потока. Особенно подходит для сверхтонкого измельчения материалов высокой твердости и высокой чистоты. Выход в 3-4 раза выше, чем у традиционной струйной мельницы. Потребление энергии составляет всего 20-30% от традиционной струйной мельницы. Продукт имеет узкое распределение частиц по размерам, и верхний предел размера частиц является точным.

Особенности

  • Пароструйная мельница HS использует перегретый пар в качестве среды, ускоряется до сверхскоростного воздушного потока через сверхзвуковое сопло и переносит материалы с высокой скоростью, ударяя друг о друга для достижения измельчения материала. По сравнению с традиционной струйной мельницей, воздействие на частицы увеличивается в 4 раза, а потребление энергии составляет всего 1 / 5-1 / 8 от обычной струйной мельницы.
  • Классификатор работает в высокотемпературной паровой среде, точка резания по размеру частиц классифицирующего колеса меньше, чем в воздушной среде, и продукт с D50 < 1мкм может быть получен напрямую.
  • В состоянии сверхвысокой температуры поток пара находится в сухом состоянии, что не увеличивает содержание влаги в материале, и он имеет функцию сушки.
  • Особенно подходит для сверхтонкого измельчения материалы. После обработки готовый продукт имеет слабую электростатическую агломерацию и хорошую диспергируемость.
  • Он может в полной мере использовать перегретый пар низкого качества, который не используется и не опорожняется электрическими отопительными установками или сталелитейными заводами для реализации недорогой крупномасштабной сверхтонкой обработки порошка. 6. Оборудование может быть увеличено и может использоваться с крупными промышленными котлами, мощность оборудования высока. Применяемые материалы: низкая стоимость переработки стального шлака, водяного шлака, летучей золы, твердых отходов серы, каолина, диоксида титана, сажа и другие материалы.

Установка деполимеризации и диспергирования LHV представляет собой новый тип оборудования для деполимеризации и диспергирования, независимо разработанный нашей компанией.
Он обладает преимуществами высокой скорости уменьшения размера частиц, отсутствием повреждения исходной морфологии частиц, строгим контролем крупных частиц и т. Д. О н широко используется при приготовлении высококачественных порошков в индустрии новых материалов. В то же время станок можно использовать для модификации поверхности и придания формы материалам, улучшения плотности отводов и изменения морфологии частиц.


Применение порошковой дезагрегатной мельницы LHV:

Наши порошковые мельницы для дезагрегации в основном используются для дезагрегации липких, агрегированных и спекшихся материалов, таких как кальцинированный каолин, нанометровый карбонат кальция, химические материалы, красители и т.д.

  • Низкое энергопотребление: наша мельница использует инновационную технологию дезагрегации порошка.
  • Мелющие детали наших порошковых дезагрегатов изготовлены из износостойких композиционных материалов. В результате наши машины имеют длительный срок службы и низкое истирание.
  • Степень извлечения гранул: 100%.

 Принцип работы LHB Лабораторный воздушный классификатор

Материалы поступают в систему классификации саморастворимых для первого разделения. Таким образом, большинство грубых материалов будут отделены, а оставшиеся грубые материалы будут отсортированы во второй классификации. Наконец, лабораторный воздушный классификатор будет собирать квалифицированные порошковые материалы, а оставшиеся грубые материалы будут выгружаться из разгрузочных клапанов.



Модель LHB-10
Мощность(кВт) Классификация 0.75
Подача 0.37
Вентитиллятор 2.2
Вместимость (кг/ч) 10~50
Напряжение (В) 220/380
Крупность (мкм) 50~3
Размеры (Д×Ш×В) мм 1040×910×1524
  • Лабораторная циклонная струйная мельница объединяет функции измельчения и классификации, поэтому ее удобно использовать. Размер частиц продукта регулируется. Узкое распределение частиц по размеру.
  • Эта шлифовальная машина также имеет функции дезагрегации и формования материалов.
  • Он имеет быстро открывающуюся конструкцию, удобство в очистке и соблюдение требований GMP.
  • Наша циклонная струйная мельница оснащена ПЛК с автоматическим управлением и отличается надежной производительностью и простотой в эксплуатации.



Технические параметры:

Размер LHC лабораторный размер
Размер частиц ≤1 мм
Размер  измельченной  частицы 3~100 мкм
Потребление воздуха 1~1.5м³/мин
Давление воздуха 0.8~1МПа

Принцип работы Лабораторной Сверхтонкой Ударной Мельницы LHJ-10:

Материалы сначала подаются в камеру измельчения. Когда камера вращается с высокой скоростью, высокая ударная сила, создаваемая для столкновения между материалами и вращающимися деталями, помогает реализовать сверхтонкое измельчение. И тогда грубые и мелкие порошки классифицируются в системе классификации крыльчатки. Квалифицированные порошки будут собираться циклонными коллекторами, а неквалифицированные порошки будут измельчаться во второй раз. И, наконец, отфильтрованный воздух будет выпущен с помощью вытяжных вентиляторов.

Модель LHJ-10
Размер исходного материала ≤3 мм
Крупность помола ≤5 мкм

Лабораторная сверхтонкая ударная мельница LHJ-10 - это своего рода лабораторная мини-мельница, разработанная нашей компанией. Это особенно подходит для приложений университетов и корпоративных лабораторий. Наши лабораторные сверхтонкие ударные мельницы имеют следующие особенности:

  • Комплексная конструкция для измельчения и классификации. Размер частиц продукта варьируется от 3 до 100 мкм, который также регулируется. Кроме того, он имеет функции дезагрегации и формирования материалов.
  • Мелющие детали наших ударных мельниц изготовлены из износостойких композиционных материалов. В результате наши машины имеют длительный срок службы.


Принцип работы
Влажный материал прокачивается в шлифовальной машине и шлифуется в среде с определенным количеством. Вращение происходит при высокой скорости. Материалы также вращаются с высокой скоростью, под воздействием силы, поперечной силы и силы столкновения между материалами в среде шлифования.
Материалы фильтруются, затем проходят через отверстия и собираются в системе сбора.


Модель LHE-1000 LHE-2000 LHE-3500 LHE-5000
Производительность (kg/h) 400~1000 800~2500 1500~4000 3000~8000
Мощность главного двигателя (Kw) 90 160/180 220/250 315/355
Объем (L) 1100 2100 3800 5400
