Какова функция интегрирующей сферы и как ее выбрать?

Интегрирующая сфера может использоваться как светоприемник, равномерно освещаемая поверхность объекта и сферический коллиматор. При покупке необходимо определить размер интегрирующей сферы, количество отверстий, расположение и размер отверстий и т. д. Возьмем в качестве примера интегрирующую сферу Hopoocolor и представим ее подробно.



Во-первых, роль интегрирующей сферы
1. Интегрирующая сфера может использоваться в качестве приемника
света. Измеряемый свет попадает в сферу через маленькое отверстие на интегрирующей сфере, а один или два фотодетектора расположены на внутренней стенке. Выходной фототок фотодетектора пропорционален освещенности внутренней стенки интегрирующей сферы. Таким образом, изменение светового потока, входящего в интегрирующую сферу, может быть известно по изменению выходного фототока.
2. Поверхность объекта, которую интегрирующая сфера может равномерно осветить
На внутренней стенке интегрирующей сферы равномерно симметрично со световым отверстием располагаются несколько лампочек (обычно четыре или шесть). Свет, излучаемый лампой, диффузно отражается внутренней стенкой, образуя однородную и яркую светящуюся сферу.
3. Интегрирующую сферу можно использовать как сферический коллиматор.
Интегрирующая сфера с коллимирующим объективом, колбой и черно-белыми стопорами называется сферическим коллиматором, который используется для измерения коэффициента рассеянного света телеобъектива. Во время измерения интегрирующей сферы освещенность изображения цели черного тела и изображения «белой пробки» соответственно измеряются фотоэлектрическим детектором, то есть соответствующие значения показаний, измеренные фотоэлектрическим детектором соответственно, и коэффициент рассеянного света тестируемого телескопа можно получить после расчета. Потому что, если изображение телескопом цели черного тела в ярком небе не полностью черное, это означает, что телескоп не только отображает цель, но и рассеянный свет попадает на поверхность изображения.

Во-вторых, метод выбора интегрирующей сферы
1. Во-первых, определите размер необходимой интегрирующей сферы.
Выбор наиболее подходящей интегрирующей сферы должен быть тщательно продуман в соответствии с фактическими потребностями измерения. Вообще говоря: диаметр интегрирующей сферы должен быть более чем в два раза больше размера устройства, установленного в сфере (включая кронштейн), чем больше кратное, тем лучше; чем меньше общая площадь отверстия на стенке сферы, тем лучше, и максимум не превышает 5% от общей площади сферы. Такое же отверстие интегрирующей сферы малого диаметра имеет сильный выходной сигнал, то есть эффективность преобразования высока, но интегрирующий эффект маленькой сферы хуже. Поэтому размер интегрирующей сферы следует выбирать умеренно.
2. Для определения количества отверстий в интегрирующей сфере необходимо
Вообще говоря: при измерении светового потока источника света открыть 1-2 отверстия; при измерении характеристик отражения, пропускания и флуоресценции образца интегрирующая сфера должна открывать 3-4 отверстия; при использовании измерения двойного оптического пути можно открыть более 4 отверстий. Следует отметить, что на эффект интеграции будет влиять много отверстий, поэтому отверстия должны быть открыты в разумных пределах в соответствии с фактическими потребностями измерения.
3. Положение и размер отверстия интегрирующей сферы
Его следует рассматривать в соответствии с фактическими потребностями измерения. Вообще говоря, положение отверстия интегрирующей сферы должно определяться в соответствии с разработанным оптическим путем, который должен способствовать регулировке и фиксации оптического пути. Размер отверстия должен соответствовать условиям светового пятна и приемника.
4. Добавьте прокладку между лункой для образца и приемником
Между входным лучом и отверстием для выхода света обычно требуется экран. Функция перегородки интегрирующей сферы состоит в том, чтобы предотвратить попадание основного света источника света в приемник, чтобы повысить точность измерения.

Какие приготовления следует провести перед использованием гониофотометра?

Перед использованием гониофотометра обратите внимание на то, нормально ли подключены сигнальная линия, линия управления и линия питания между каждой частью, а также убедитесь, что каждый тестовый прибор нормально подключен к механической части.

Давайте возьмем в качестве примера гониофотометр HOPOOCOLOR и подробно расскажем о нем.



Во-первых, подготовка к работе гониофотометра
1. Перед работой тестер должен проверить, нормально ли подключены сигнальные линии, линии управления и линии питания между различными частями высокоточной системы гониофотометра
2. Система поворачивает ключевой переключатель на панели шкафа, чтобы включить основное питание, затем нажмите кнопку «Мотор», чтобы включить питание механической части, нажмите кнопку «Измеритель», чтобы включить питание тестера гониофотометра и прибора для измерения и контроля угла. в шкафу, а затем нажмите электрический параметр. Переключатель счетчика включает питание счетчика электрических параметров.
3. Проследите, нормально ли каждый испытательный прибор в шкафу подключен к механической части в это время. В нормальных условиях все эталонные сигналы на приборе отображают «0», а все остальные данные отображаются немедленно; если отображается «0», это означает, что испытательный прибор и механическая часть не соединились, выключите питание каждого прибора в шкафу и перезапустите только открытый
4. Поверните кулисный переключатель на панели шкафа в положение « CF" файл



Во-вторых, этапы измерения гониофотометра
1. Сначала используйте программное обеспечение для измерения и контроля или текущий контрольный инструмент, чтобы повернуть инструмент, чтобы циферблатный индикатор инструмента вернулся к нулю, и установите значение угла текущей тестовой системы на ноль. в программном обеспечении для измерения и контроля (автономный метод измерения и контроля)
2. Запустите программное обеспечение для измерения и контроля гониофотометра, чтобы выполнить ряд настроек параметров, измерений и обработки данных для тестируемых ламп
3. Нажмите кнопку «Сохранить», чтобы сохранить тестовые данные
4. Нажмите кнопку «Выход», чтобы выйти из системы
. 5. Выключите питание тестируемой лампы или источника света и удалите тестируемую лампу или источник света.
6. Выключите питание каждого инструмента в шкафу, выключите питание механической части и, наконец, выключите основное питание.

Как обслуживать промышленную печь:
Последние новости компании о том, как обслуживать промышленную печь



     1. Вокруг оборудования должно быть оставлено определенное пространство для облегчения отвода тепла, эксплуатации и обслуживания оборудования.

     2. При размещении тестовых объектов в студии их плотность не должна быть слишком высокой, чтобы влиять на нормальный поток воздуха в студии. Расстояние между каждым объектом должно составлять 10-20 мм, и они должны располагаться симметрично. Товары на каждой полке должны располагаться в шахматном порядке. Расстояние между шасси и дном студии больше 100 мм.

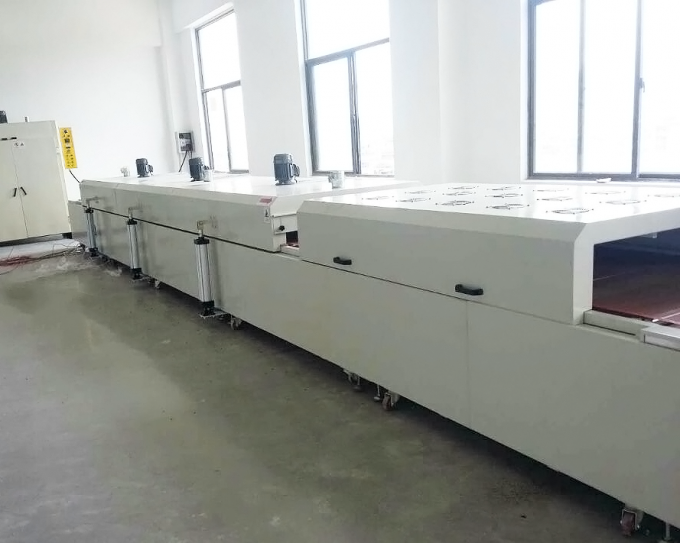

последние новости компании о том, как обслуживать промышленную печь 1

     3. За использование прибора несет ответственность специализированный персонал, а внешний источник питания должен быть отключен после использования оборудования во избежание несчастных случаев.

     4. Не поцарапайте оборудование острыми предметами.

     5. Не разбирайте и не устанавливайте электрические компоненты и другие компоненты оборудования по своему усмотрению, чтобы избежать повреждения контура электрического управления, вызывающего искусственную неисправность оборудования и влияющего на производительность оборудования.

     6. При хранении и использовании оборудования вокруг не должно быть легковоспламеняющихся, взрывоопасных и едких веществ.

     7. Запрещается помещать в оборудование для сушки легковоспламеняющиеся, взрывоопасные и летучие материалы.

     8. Перед использованием устройства внимательно прочтите руководство по эксплуатации.

     У некоторых пользователей в процессе использования пескоструйной печи возникнет проблема, что материал не может быть полностью высушен, сегодня мы поговорим о причинах не полного высыхания.

     Во-первых, из-за того, что слишком много продуктов помещается во внутреннюю камеру печи для струйной сушки, это влияет на циркуляцию горячего воздуха, выпуск водяного пара и эффект сушки.

     Во-вторых: из-за установки слишком высокой температуры вода не может испаряться при низкой температуре, что приводит к неполным результатам сушки.

     В-третьих: содержание влаги в материале слишком велико, время сушки слишком короткое, что также является одной из причин, влияющих на эффект сушки.

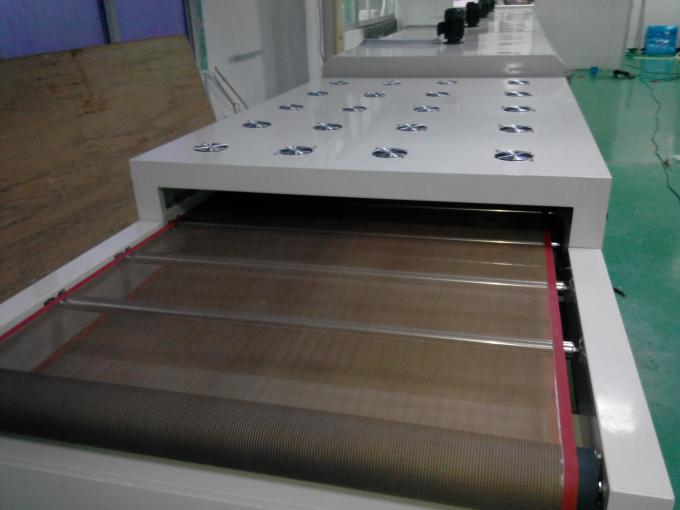

последние новости компании о том, как обслуживать промышленную печь 2последние новости компании о том, как обслуживать промышленную печь 3

АНАЛИЗ ПРОПУСКАНИЯ СПЕКТРА ЛИСТОВЫХ РАСТЕНИЙ-OHSP660T

Автор: HOPOO   | 14 сентября 2022 г. | 2 просмотра
Растительность имеет разные спектральные характеристики поглощения и отражения в разных диапазонах длин волн. В полосе видимого света пики поглощения хлорофилла обнаруживаются в двух полосах с центральными длинами волн 0,45 мкм (синий) и 0,65 мкм (красный), а также имеется пик отражения около 0,54 мкм (зеленый). В средней инфракрасной фазе спектра в спектральной реакции зеленых растений преобладают сильные полосы поглощения воды около 1,4 мкм, 1,9 мкм и 2,7 мкм.



Растения: в полосе синего света (0,38–0,50 мкм) отражательная способность низкая, а средняя точка полосы зеленого света (0,50–0,60 мкм) составляет около 0,55 мкм, образуя небольшой пик отражения, поэтому листья растения зеленые. В полосе красного света (0,60–0,76 мкм) отражательная способность сначала очень низкая, достигает минимума около 0,65 мкм, а затем снова возрастает, а отражательная способность резко возрастает при 0,70–0,80 мкм, достигая пика около 0,80 мкм. Зеленые растения обладают рядом уникальных спектральных характеристик. Хлорофилл в зеленых листьях имеет две сильные долины поглощения в полосе видимого света 0,5-0,7 мкм, а отражательная способность обычно меньше 20%; а в ближнем инфракрасном диапазоне 0,7-1,3 мкм, за счет мезофилла. В структуре губчатой ​​ткани много полостей с большими отражающими поверхностями и высокой отражательной способностью.

Тестер спектрального коэффициента пропускания OHSP -660T объединяет функции измерения спектра, коэффициента пропускания, отражательной способности, насыщенности, L, A, B и т. д. Используя большой 5-дюймовый экран, параметры измерения и кривые отображаются в режиме реального времени, что удобно и быстрый в использовании, и может непосредственно проверять тест на пропускание материалов и линз.

Правильный выбор промышленной печи для вашего применения:

Промышленные печи доступны во множестве возможностей, соображений, классификаций и конфигураций, чтобы соответствовать широкому спектру приложений термической обработки и вмещать практически любое рабочее пространство.

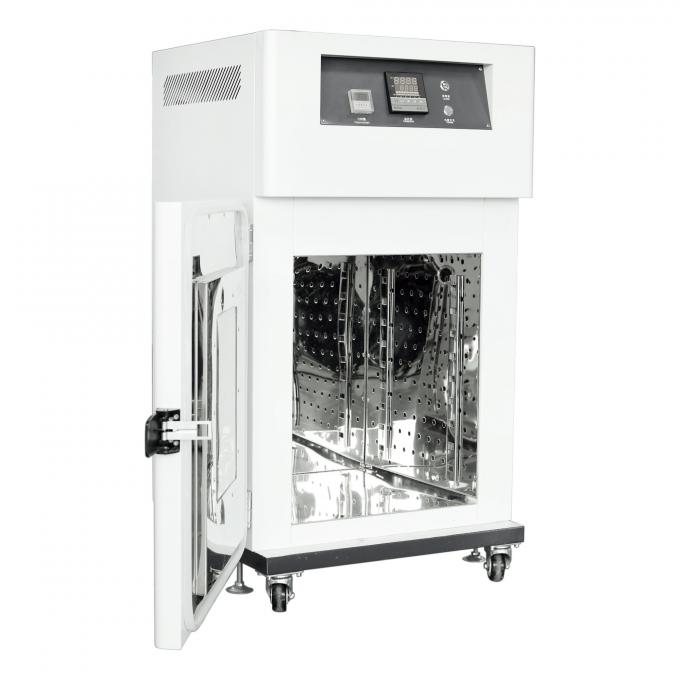

последние новости компании о выборе подходящей промышленной печи для вашего применения 0




Существуют печи периодического действия, печи непрерывного действия, настольные печи, шкафные печи, печи с въездом в автомобиль, печи с верхней загрузкой, конвейерные печи, класс 100/печи для чистых помещений, многоярусные печи, печи с инертным газом, класс А/ взрывозащищенные печи с вентиляцией растворителем, стандартные и индивидуальные печи для отжига, печи для отверждения, сушильные печи, лабораторные печи, гравитационные печи, конвекционные печи, печи для отверждения композитов и печи, о которых вы еще не подумали. нестандартных видов печей.

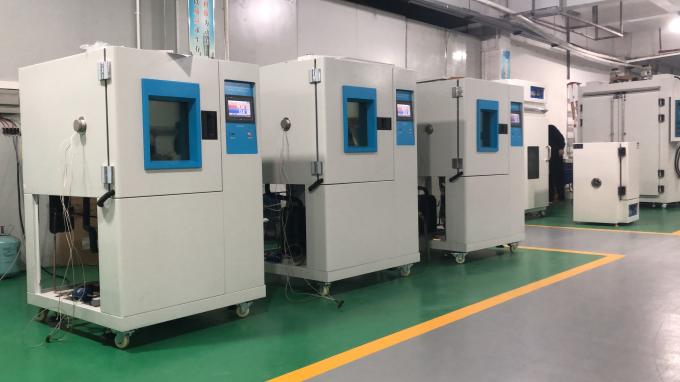

последние новости компании о выборе подходящей промышленной печи для вашего применения 1
Как выбрать промышленную печь, подходящую для вашего применения, при таком большом количестве вариантов?

Вот несколько вопросов, которые помогут вам начать свой путь в море жары:

• Должна ли печь не только нагреваться, но и охлаждаться?

• Нужна ли в вашем приложении влажность?

• Вам понадобится вакуум?

• Сколько внутреннего рабочего пространства вам потребуется?

• Каковы ваши минимальные и максимальные требования к температуре?

• Какой размер площади вам необходим (настольный, сложенный, выдвижной, грузовой, проходной?)

LIYI предлагает онлайн-поиск продуктов, который поможет вам сузить выбор на основе вышеуказанных критериев. Посетите наш поиск продуктов здесь:



Другие факторы, которые вам необходимо учитывать:

• Вы хотите, чтобы духовка была электрической или газовой?

• Какое время разгона и восстановления потребуется печи?

• Будет ли ваше приложение лучше всего работать с гравитационным или конвекционным нагревом?

• Потребуются ли вам специальные двери (например, вертикальный подъем) или функция загрузки сверху?

• Потребуется ли сушить, отжигать, отверждать или герметизировать печь?

• Какой тип воздушного потока (вертикальный, горизонтальный или оба) лучше всего подходит для вашего приложения?

• Требует ли ваше приложение, чтобы ваша печь соответствовала специализированным отраслевым требованиям, например, для статуса чистого помещения класса 100 или NFPA 86 класса A для удаления растворителей/взрывозащиты?
Промышленные печи доступны в массиве
