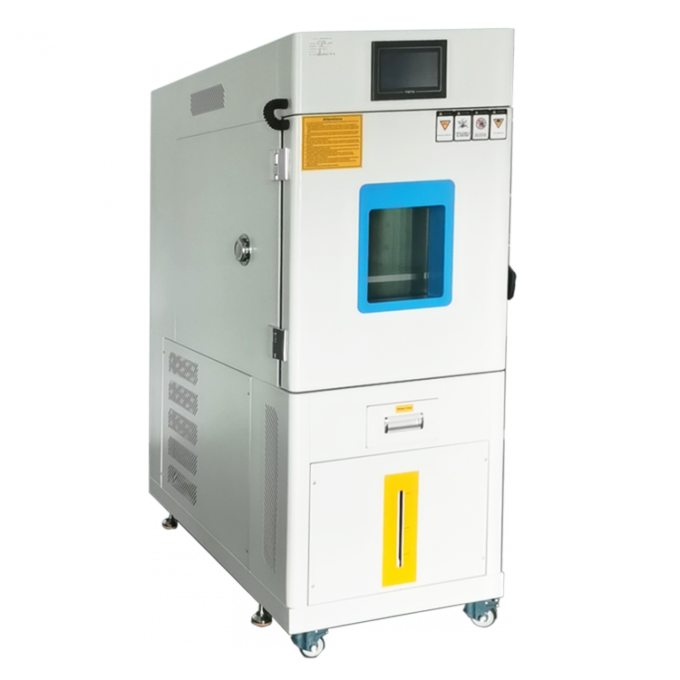

Введение в принцип работы испытательной камеры с постоянной температурой и влажностью
С развитием современного общества и экономики люди предъявляют все более высокие требования к температуре и влажности воздуха в условиях промышленного производства, а область применения оборудования для контроля окружающей среды с постоянной температурой и влажностью становится все более и более обширной. Давайте представим принцип и метод ежедневного обслуживания машины с постоянной температурой и влажностью.
1, принцип постоянной температуры и влажности машины
Машина с постоянной температурой и влажностью состоит из системы охлаждения, системы отопления, системы управления, системы влажности, системы подачи и циркуляции воздуха и системы датчиков. Вышеперечисленные системы относятся к электрическим и механическим холодильным. Далее описывается принцип работы и рабочий процесс нескольких основных систем.
1. Система охлаждения: система охлаждения является одной из ключевых частей машины с постоянной температурой и влажностью. Вообще говоря, методы охлаждения представляют собой механическое охлаждение и вспомогательное охлаждение жидким азотом. В механическом охлаждении применяется паровое компрессионное охлаждение, которое в основном состоит из компрессора, конденсатора, дросселирующего механизма и испарителя. Если низкая температура нашего теста должна достигать - 55 ℃, одноступенчатое охлаждение трудно удовлетворить требованиям, поэтому режим охлаждения машины с постоянной температурой и влажностью обычно использует каскадное охлаждение. Холодильная система машины с постоянной температурой и влажностью состоит из двух частей, которые называются высокотемпературной частью и низкотемпературной частью соответственно. Каждая часть представляет собой относительно независимую систему охлаждения. Испарение хладагента в высокотемпературной части поглощает тепло хладагента из низкотемпературной части и испаряется; Испарение низкотемпературного хладагента поглощает тепло охлаждаемого объекта (воздуха в испытательной машине) для получения охлаждающей способности. Высокотемпературная часть и низкотемпературная часть соединены испарительным конденсатором, который является не только конденсатором высокотемпературной части, но и конденсатором низкотемпературной части.
2. Система отопления: система отопления относительно проста по сравнению с системой охлаждения. Он в основном состоит из проводов высокого сопротивления. Из-за большой скорости нагрева, необходимой для испытания, мощность системы нагрева относительно велика, и нагреватель также установлен на нижней плите испытательной машины.
3. Система управления: система управления является ядром комплексной испытательной камеры, которая определяет скорость повышения температуры, точность и другие важные показатели испытательной машины. Большинство контроллеров испытательной машины используют ПИД-управление, а некоторые используют режим управления комбинацией ПИД-регулирования и нечеткого управления. Так как система управления в основном относится к категории программного обеспечения, и проблем в процессе использования у этой части не возникнет.
4. Система влажности: система температуры разделена на две подсистемы: увлажнение и осушение. Обычно используется метод увлажнения паром, то есть пар низкого давления впрыскивается непосредственно в испытательное пространство для увлажнения. Этот метод увлажнения обладает такими преимуществами, как возможность увлажнения, высокая скорость и точный контроль увлажнения. Легко реализовать принудительное увлажнение, особенно при охлаждении.
2、 Очистка и поддержание машины с постоянной температурой и влажностью
Первым шагом является очистка внешнего вида машины для испытаний на постоянную температуру и влажность. Просто промойте его обычной водой или используйте мыльную воду. Помните, что нельзя использовать агрессивную жидкость. А землю вокруг и на дне ящика тоже нужно содержать в чистоте. Снаружи коробку необходимо очищать не реже одного раза в год, чтобы свести к минимуму количество пыли.
Вторым шагом является очистка внутренней части студии для испытаний на постоянную температуру и влажность. Внутренние загрязнения машины для испытаний на постоянную температуру и влажность должны быть удалены перед эксплуатацией, а помещение распределения электроэнергии должно очищаться не реже одного раза в год, чтобы предотвратить адсорбцию пыли в воздухе на поверхности машины или конденсаторе, испарителе и других аксессуарах. . После очистки корпус машины должен быть высушен и содержаться в сухости.
Фронт – это чистка внутри и снаружи кузова. Поскольку основные компоненты машины для испытаний на постоянную температуру и влажность: конденсатор, медная труба, испаритель, компрессор и другие холодильные системы, мы должны уделять больше внимания регулярной очистке и своевременному удалению пыли. В частности, конденсатор должен обслуживаться по графику каждый месяц. Используйте пылесос или щетку для сбора и очистки пыли, прилипшей к охлаждающей сети конденсатора, или распыляйте пыль воздухом под высоким давлением. Это позволяет избежать избыточного давления, перегрузки и других явлений, связанных с оборудованием. Проверьте, нет ли утечек масла на медной трубе, функциональных соединениях и сварных швах, и примите меры.
Автоматический выключатель и устройство защиты от перегрева в тестере постоянной температуры и влажности также должны регулярно проверяться. Для обеспечения безопасности защиты объекта испытаний и оператора машины. Резервуар для хранения воды в машине для испытаний на постоянную температуру и влажность следует заменять один раз в месяц, и можно использовать только очищенную воду. Поддон для увлажняющей воды следует очищать один раз в месяц, чтобы обеспечить плавный поток воды. Наконец, мы также должны обратить внимание на замену влажной марли по мере необходимости. Менять его рекомендуется раз в три месяца.
Введение в принцип постоянной температуры и влажности машины. Мы знаем, что машина с постоянной температурой и влажностью в основном обеспечивает постоянное влажное тепло, сложное чередование высоких и низких температур и другие условия испытаний и условия испытаний электронных деталей, промышленных материалов и готовых изделий в исследованиях и разработках, производстве и контроле. Он подходит для электронных и электрических приборов, связи, химической промышленности, оборудования, резины, игрушек и других отраслей промышленности.
Много говорилось о вредном «синем свете», который относится к видимой синей области от 400 до 450 нм (более коротковолновая область синего цвета). Его также называют светом HEV (высокоэнергетический видимый свет) и подозревают, что он вызывает повреждение клеток сетчатки и возрастную дегенерацию желтого пятна (AMD). Пациентам с катарактой необходимо сделать операцию по замене искусственного хрусталика, поскольку хрусталик становится мутным и вызывает потерю зрения. Но искусственный хрусталик не может фильтровать синий свет, поэтому пациенты после операции по удалению катаракты более подвержены воздействию HEV, поскольку часть хрусталика, которая желтеет с возрастом, удаляется и больше не может эффективно поглощать синий свет HEV. (Желтый — дополнение синего). В ответ на эту проблему, ручной спектрометр UPRtek охватывает диапазон видимого света,он может помочь вам эффективно измерить энергию синего света и избежать повреждений, вызванных синим светом.
Опасности синего света и измерения
По словам эксперта по исследованию синего света, он сказал нам, что чем ближе расстояние между источником света и человеческим глазом, тем выше интенсивность света, тем выше и вред от синего света. Вообще говоря, будь то дома или в коммерческих помещениях, осветительные приборы расположены на высоте более 1 метра от глаз человека, поэтому не нужно беспокоиться об опасности синего света. С другой стороны, некоторые специфические занятия для определенных профессий, такие как: фотография с использованием света высокой интенсивности и стоматологического освещения … и так далее, синий свет используется на небольшом расстоянии между глазами человека, риск опасности синего света выше .
Hangzhou Hopoo Light&Color Technology Co., Ltd. является экспертом в производстве измерителей УФ-излучения. Сила света (освещенность) относится к степени освещенности объекта, то есть отношению светового потока, полученного на поверхности объекта, к освещаемой площади. Ультрафиолетовый УФ-иллюминометр, также известный как измеритель ультрафиолетового излучения, измеритель ультрафиолетового излучения, измеритель интенсивности ультрафиолетового излучения и т. д., представляет собой специальный прибор для измерения светимости и яркости. Первичным измерением является интенсивность излучения ультрафиолета.
УФ-радиометр использует комбинацию из 35 различных детекторов для измерения UVA, UVB, UVC, видимого света и инфракрасного света. Длина волны измерения делится на UVA (320–380 нм), UVB (280–320 нм), UVC (200–280 нм), и некоторые современные продукты могут обнаруживать широкий диапазон длин волн. Гуманизированное управление, маленькое и гибкое, можно управлять одной рукой, датчик отделен от тела, удобен и прост.
(1) Фоновый сигнал: его можно понимать как некоторые сигналы помех, которые все еще выводятся в системе, когда нет входного сигнала. Например, если в интегрирующей сфере источник света не горит, а сфера запаяна, то считываемый в это время световой поток должен быть равен 0, но на самом деле некоторые очень слабые сигналы все же можно считывать. Такие сигналы можно рассматривать как фоновые сигналы.
(2) Предел обнаружения: относится к минимальному пределу, который может быть измерен с помощью оборудования или метода измерения. При использовании прибора, во избежание помех фонового сигнала, обычно необходимо сначала откалибровать ноль, то есть отфильтровать фоновый сигнал. Другими словами, будут отфильтрованы все сигналы, меньшие, чем фоновый сигнал, то есть фоновый сигнал можно понимать как предел обнаружения этого устройства.
(3) Эталонная лампа: различные электрические источники света, используемые для воспроизведения и поддержания передачи единиц и значений измерения яркости и радиации. Это стандартные датчики в оптической радиометрии, т. е. калиброванные светильники, излучающие фиксированный световой поток в калиброванных условиях (удельный ток или напряжение).
2 Методы измерения
В отличие от гониофотометра, интегрирующая сфера измеряется методом относительного сравнения. Фактическое измеренное значение рассчитывается путем сравнения его с эталонной лампой, поэтому, как правило, сначала необходимо использовать эталонную лампу для калибровки. Калибровка означает использование стандартных ламп, позволяющих оборудованию установить стандарт для сравнения с фактическими измеренными значениями.
На самом деле калибруемое оборудование проверяется разными маяками, и полученные значения характеристик все же имеют определенные погрешности. Ошибка грубо делится на две формы, одна из которых представляет собой ошибку фиксированного значения, как показано на рисунке. Ось Y на рисунке представляет размер ошибки. Видно, что ошибка каждого теста равна 10, что является идеальным воплощением фиксированной числовой ошибки.
Другим типом ошибки является процентная ошибка, которая может быть выражена в форме X ± 2%, что можно просто понять как следующую цифру. Математически это можно представить прямой линией y=ax+b.
То есть, используя 1, 2, 3 и 4 маяка для проверки калиброванного оборудования, можно приблизительно получить кривую тренда ошибки. То есть в диапазоне световых потоков 1-4 маяка погрешность управляемая.
Различия между гониофотометром и интегрирующей сферой для тестирования твердотельных осветительных приборов
Что такое измерение твердотельных осветительных приборов (аббревиатура: SSL)
Твердотельное освещение включает светодиоды и OLED. С отказом от ламп накаливания и постепенным отказом от ртутных ламп высокого давления объем традиционного освещения сузился и в настоящее время в основном включает такие источники света, как галогенные вольфрамовые лампы, люминесцентные лампы, натриевые лампы высокого давления и металлогалогенные лампы. а также поддерживающие их электроприборы и лампы. Светодиод не содержит вредных люминесцентных веществ, таких как ртуть, а его световая отдача, срок службы и скорость поддержания светового потока превосходят традиционные источники света, поэтому его преимущества в области энергосбережения и защиты окружающей среды признаны всеми. Поэтому светодиодные лампы широко используются, и спрос на светодиодные лампы также увеличивается.
Как работает гониофотометр Гониофотометр является основным измерительным оборудованием для проверки характеристик распределения света ламп. Его можно использовать для измерения пространственного распределения интенсивности света, общего светового потока и эффективности ламп или источников света. В состав системных компонентов гониофотометра входят: прецизионный поворотный стол и система управления, эталонная лампа, система юстировки и другие детали. Гониофотометр необходимо использовать в темной комнате большего размера.
Метод испытаний гониофотометром 1. Двухколонная структура (плоские системы координат B-β и A-α) в основном используется для измерения прожекторов и т. Д. При установке лампы сделайте так, чтобы центр излучения лампы соответствовал центру вращения. поворотного стола. В системе координат В-бета ось светильника совпадает с горизонтальной осью поворотного стола. В системе координат А-α ось светильника перпендикулярна горизонтальной оси поворотного стола. 2. Одноколонная структура (плоская система координат C-γ и коническая система координат) в основном используется для измерения таких ламп, как потолочные светильники и решетчатые светильники. При установке лампы совместите центр излучения лампы с центром вращения поворотного стола. Оптическая ось светильника совпадает с горизонтальной осью поворотного стола.
Основной принцип интегрирующей сферы: свет собирается интегрирующей сферой через порт для отбора проб и после многократного отражения внутри интегрирующей сферы очень равномерно рассеивается внутри интегрирующей сферы. Когда интегрирующая сфера используется для измерения светового потока, результаты измерения могут быть сделаны более надежными, а интегрирующая сфера может уменьшить и устранить ошибки измерения, вызванные формой света, углом расхождения и разницей в чувствительности. в разных местах детектора.
Принцип измерения интегрирующей сферы: В процессе тестирования источника света основной функцией интегрирующей сферы является использование в качестве светосборника, который является важным компонентом фотометрической системы. Интегрирующая сфера представляет собой полую сферу. Распылите светоотражающую краску. Поскольку ширина запрещенной зоны материала покрытия на внутренней стенке интегрирующей сферы очень велика, он почти не поглощает световую энергию, поэтому потери света отсутствуют. Когда измеряемый источник света установлен в центре интегрирующей сферы, свет проходит через сферу в течение длительного времени. После вторичного и диффузного отражения он равномерно распределяется по внутренней стенке сферы. Путем измерения световой энергии небольшого участка внутренней стенки интегрирующей сферы можно рассчитать полную световую энергию, излучаемую источником света. , система измерения интегрирующей сферы делится на два типа: система измерения фотометра интегрирующей сферы и система спектрального анализа интегрирующей сферы. Первый использует фотометрический зонд в качестве детектора и взаимодействует с фотометром для измерения оптических параметров; последний использует оптическое волокно для сбора света от стенки сферы и взаимодействует со спектрометром для измерения таких параметров, как фотометрические, хроматические и радиометрические.
Два метода испытаний для интегрирующей сферы 4π и интегрирующей сферы 2π 1. Метод измерения интегрирующей сферы 4π: Испытываемый источник света устанавливается в центре интегрирующей сферы, а свет излучается вокруг. Когда используется этот метод измерения, установка образца проста, и время для замены образца также короткое, но необходимо учитывать влияние эффекта самопоглощения. 2. Метод измерения интегрирующей сферы 2π: измеряемый источник света устанавливается на отверстии сферической стенки со стороны интегрирующей сферы, позволяя свету проникать в интегрирующую сферу снаружи. Этот метод измерения не требует учета влияния эффекта самопоглощения, но должен быть оснащен устройством для уменьшения апертуры, чтобы адаптироваться к образцам разных размеров.
Измерение фотометрических параметров светодиодных осветительных приборов можно проводить с помощью гониофотометра или системы интегрирующих сфер, либо их можно использовать в комбинации. Какой метод выбрать, зависит от измеряемых световых характеристик, размера продукта и других требований. Система интегрирующих сфер лампы подходит для измерения параметров световых характеристик встроенных светодиодных ламп и светодиодных ламп относительно небольшого размера. Преимущества интегрированного тестирования сферической системы заключаются в том, что измерение выполняется быстро и не требует темной комнаты. Гониофотометр обеспечивает распределение интенсивности света и метод измерения общего светового потока, он может измерять относительно большие светодиодные осветительные приборы. Обратите внимание на требования к тестовой среде, воздушный поток может повлиять на измерение более чувствительных к температуре продуктов светодиодного освещения. Используйте метод гониофотометра, чтобы обратить внимание на правильное положение зажима. Высокоточное спектральное излучение на измерителе – это прямое измерение пространственного распределения интенсивности света без зеркального отражения. По сравнению с интегрированием сфер использование гониофотометра для измерения требует больше времени. При наличии правильных методов испытаний можно разумно выбрать точные методы обнаружения. Измеряйте фотометрические параметры продукции светодиодного освещения, чтобы предоставить данные для научной оценки состояния качества продукции светодиодного освещения и тенденций развития. Высокоточное спектральное излучение на измерителе – это прямое измерение пространственного распределения интенсивности света без зеркального отражения. По сравнению с интегрированием сфер использование гониофотометра для измерения требует больше времени. При наличии правильных методов испытаний можно разумно выбрать точные методы обнаружения. Измеряйте фотометрические параметры продукции светодиодного освещения, чтобы предоставить данные для научной оценки состояния качества продукции светодиодного освещения и тенденций развития. Высокоточное спектральное излучение на измерителе – это прямое измерение пространственного распределения интенсивности света без зеркального отражения. По сравнению с интегрированием сфер использование гониофотометра для измерения требует больше времени. При наличии правильных методов испытаний можно разумно выбрать точные методы обнаружения. Измеряйте фотометрические параметры продукции светодиодного освещения, чтобы предоставить данные для научной оценки состояния качества продукции светодиодного освещения и тенденций развития.
Поэтому компания Hangzhou Hopoo Light&Color выпустила вертикальный гониофотометр с вращающимся зондом HPG2000 (гониофотометр полного пространства), который полностью соответствует требованиям гониофотометра LM-79-19, EN13032-1, тип 4 гониофотометра, CIE S025, SASO2902, IS16106 и GB, а также другим требованиям для тестирование оптических параметров. Горизонтальные гониофотометры HPG1900 и HPG1800 могут автоматически тестировать трехмерную систему кривой распределения силы света. Испытательное расстояние варьируется от 5 до 30 метров, что может соответствовать требованиям к испытаниям различных источников света, таких как светодиодные источники света, освещение растений, HID-источники света, различные осветительные приборы, такие как внутреннее и наружное освещение, уличные фонари и прожекторы.
Параметры измерения: Сила света, распределение силы света, световой поток по площади, световая отдача, распределение яркости, коэффициент использования, предельная кривая яркости, уровень ослепления, максимально допустимое отношение расстояния к высоте, диаграмма изояркости, восходящий световой поток, нисходящий световой поток, кривая равной яркости , Равная яркость Сильная кривая, эффективный угол освещения, EEI, UGR и т. д.
